Артикул:
D120-00154
Производитель:
Авангард, Россия
31299 ₽
Давление номинальное
16 бар
Диаметр
Ду40
Корпус
Сталь 25Л
Производитель
Авангард, Россия
Все характеристики
  • Применение: вода, пар, воздух.
  • Номинальное давление: на входе-16 бар, на выходе-6 бар.
  • Температура рабочей среды: - 40 до +425°С
  • Температура окр. среды: - 40 до + 40°С
  • Диапазон давлений настройки пружины (кгс/см²):
    0,5-2 - 10
    2-4 - 11
    4-8 - 12
    8-16 - 13
  • Площадь сечения седла Fc, мм²: 314.
  • Допустимая протечка в затворе, см³/мин: 5.
  • Производство: Россия.
  • Вес: 27,0 кг.

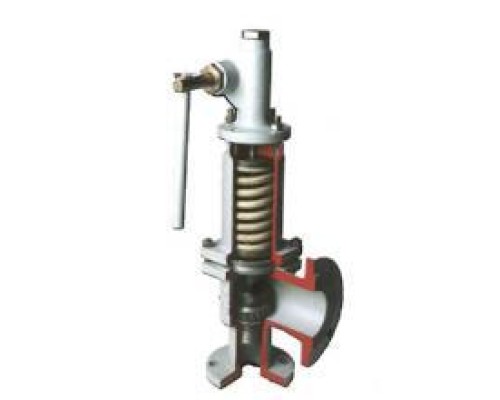

Клапан предохранительный 17с6нж Ду40-65

Размеры:

  • D = 145 мм
  • D 1 = 110 мм
  • D 2 = 84 мм
  • D 3 = 160 мм
  • D 4 = 130 мм
  • D 5 = 108 мм
  • L = 115 мм
  • L 1= 145 мм
  • H = 590 мм
  • H 1= 515 мм
  • dc= 20 мм
  • nxD = 4x18 мм
  • n 1x d 1= 4x14 мм
Чертеж Клапан предохранительный 17с6нж Ду40-65

Материалы

Корпус, Крышка, Колпак сталь 25Л ГОСТ 977
Золотник, Седло сталь 20Х13 ГОСТ 5632
Шток, перегородка сталь 20Х13 ГОСТ 5632
Пружина сталь 50ХФА Гост 14959

Характеристики

Давление номинальное
16 бар
Диаметр
Ду40
Корпус
Сталь 25Л
Производитель
Авангард, Россия
Температура
425 ℃
Тип действия
предохранительный
Тип присоединения
фланцевый
Отзывов: 0

Нет отзывов о данном товаре.
