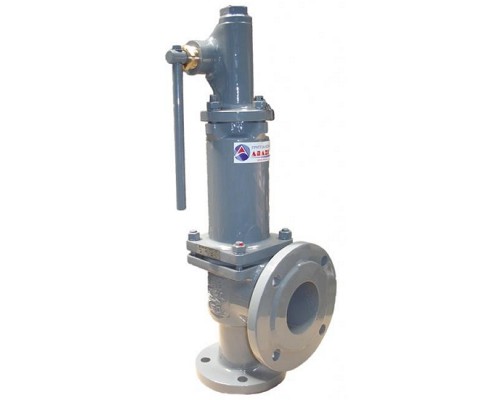

Клапан предохранительный 17с6нж Ду125-200 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: - 40 до +425°С
• Температура окр. среды: - 40 до + 40°С
• Диапазон давлений настройки пружины МПа (кгс/см²):
  0,5-1,5 - 70
  1,5-3 - 71
  3-5 - 72
  5-8 - 73
  8-12 - 74
  12-16 - 75
• Площадь сечения седла Fc, мм²: 4416.
• Допустимая протечка в затворе, см³/мин: 15.
• Производство: Россия.
• Вес: 89,0 кг.

Размеры:

• D = 250 мм
• D ₁ = 210 мм
• D ₂ = 184 мм
• D ₃ = 315 мм
• D ₄ = 280 мм
• D ₅ = 258 мм
• L = 205 мм
• L ₁= 245 мм
• H = 990 мм
• H ₁= 870 мм
• dc= 75 мм
• nxD = 8x18 мм
• n ₁x d ₁= 8x18 мм

Материалы
