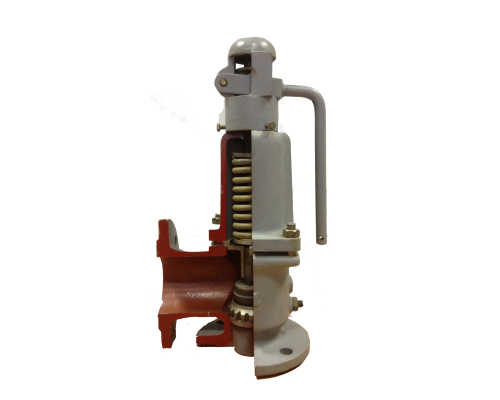

Клапан предохранительный 17с28нж Ду32-50 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: -40 до +425°С
• Температура окр. среды: - 40 до + 40°С
• Диапазон давлений настройки пружины, кгс/см²:
  0,5-2 - 6
  2-4 - 7
  4-8 - 8
  8-16 -1
• Площадь сечения седла Fc, мм²: 201.
• Производство: Россия.
• Вес: 13,5 кг.

Размеры:

• D ₁ = 78 мм
• D ₂ = 100 мм
• D ₃ = 135 мм
• L = 105 мм
• D = 50 мм
• D ₄ = 88 мм
• D ₅ = 110 мм
• D ₆ = 140 мм
• L ₁= 75 мм
• H = 390 мм
• dc= 16 мм
• n = 4 мм
• d = 18 мм
• n₁ = 4 мм
• d₁ = 14 мм

Материалы
