Артикул:
D120-00104
Производитель:
Авангард, Россия
73954 ₽
Давление номинальное
16 бар
Диаметр
Ду40
Корпус
Сталь 12Х18Н9ТЛ
Производитель
Авангард, Россия
Все характеристики
  • Применение: вода, пар, воздух, аммиак, природный газ влажный, нефтепродукты.
  • Номинальное давление: на входе-16 бар, на выходе-6 бар.
  • Температура рабочей среды: - 60 до + 560°С
  • Температура окр. среды: - 60 до + 40°С
  • Диапазон давлений настройки пружины (кгс/см²):
    0,5-2 - 10
    2-4 - 11
    4-8 - 12
    8-16 - 13
  • Площадь сечения седла Fc, мм²: 314.
  • Допустимая протечка в затворе, см³/мин: 5.
  • Производство: Россия.
  • Вес: 27,0 кг.

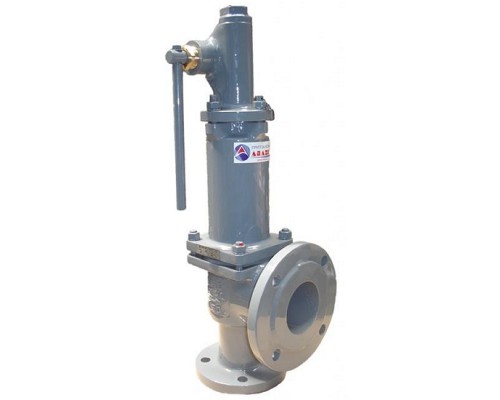

Клапан предохранительный 17нж6нж Ду40-65

Размеры:

  • D = 145 мм
  • D 1 = 110 мм
  • D 2 = 84 мм
  • D 3 = 160 мм
  • D 4 = 130 мм
  • D 5 = 108 мм
  • L = 115 мм
  • L 1= 145 мм
  • H = 590 мм
  • H 1= 515 мм
  • dc= 20 мм
  • nxD = 4x18 мм
  • n 1x d 1= 4x14 мм
Чертеж Клапан предохранительный 17нж6нж Ду40-65

Материалы

Корпус, Крышка, Колпак сталь 12Х18Н9ТЛ
Золотник, Седло сталь 12Х18Н10Т
Шток, перегородка сталь 12Х18Н10Т
Пружина сталь 50ХФА Гост 14959

Характеристики

Давление номинальное
16 бар
Диаметр
Ду40
Корпус
Сталь 12Х18Н9ТЛ
Производитель
Авангард, Россия
Температура
560 ℃
Тип действия
предохранительный
Тип присоединения
фланцевый
