Артикул:
D120-00093
51749 ₽
Давление номинальное
16 бар
Диаметр
Ду25
Корпус
Сталь 12Х18Н9ТЛ
Температура
425 ℃
Все характеристики
  • Применение: вода, пар, воздух, аммиак, природный газ влажный, нефтепродукты.
  • Номинальное давление: на входе-16 бар, на выходе-6 бар.
  • Температура рабочей среды: - 60 до + 560°С
  • Температура окр. среды: - 60 до + 40°С
  • Диапазон давлений настройки пружины, МПа (кгс/см²):
    0,5-2 - 6
    2-4 - 7
    4-8 - 8
    8-16 - 1
  • Площадь сечения седла Fc, мм²: 491.
  • Допустимая протечка в затворе, см³/мин : воздух-5, вода-1.
  • Производство: Россия.
  • Вес: 17,5 кг.

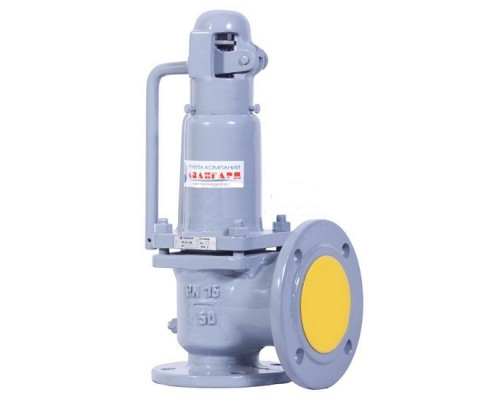

Клапан предохранительный 17нж28нж Ду50-80

Размеры:

  • D 1 = 68 мм
  • D 2 = 85 мм
  • D 3 = 115 мм
  • D = 40 мм
  • D 4 = 80 мм
  • D 5 = 100 мм
  • D 6 = 130 мм
  • L = 100 мм
  • L 1= 70 мм
  • H = 385 мм
  • dc= 16 мм
  • n = 4 мм
  • m = 4 мм
  • d = 14 мм
Чертеж Клапан предохранительный 17нж28нж Ду50-80

Материалы

Корпус, Крышка, Колпак сталь 12Х18Н9ТЛ
Наплавка уплотнений в затворе ЦН-12М
Золотник, Седло, Шток сталь 12Х18Н10Т
Пружина сталь 50ХФА Гост 14959

Характеристики

Давление номинальное
16 бар
Диаметр
Ду25
Корпус
Сталь 12Х18Н9ТЛ
Температура
425 ℃
Тип действия
предохранительный
Тип присоединения
фланцевый
