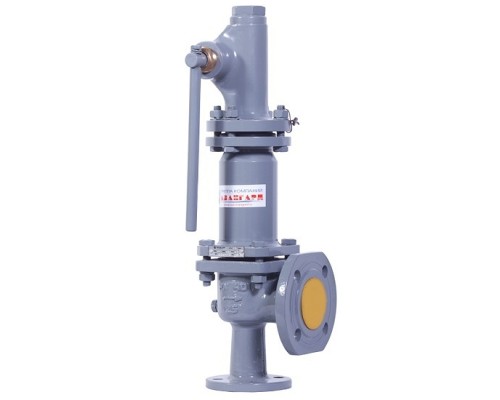

Name: Клапан предохранительный 17нж21нж Ду40-65 Ру40-16 полноподъемный пружинный фланцевый
Brand: Авангард, Россия
SKU: D120-00079
Price: 79801.2442 RUB
Availability: InStock

Клапан предохранительный 17нж21нж Ду40-65 Ру40-16 полноподъемный пружинный фланцевый

Артикул:

D120-00079

Производитель:

Авангард, Россия

79801 ₽

0 отзывов

Давление номинальное

40 бар

Диаметр

Ду40

Корпус

Сталь 12Х18Н9ТЛ

Производитель

Авангард, Россия

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Применение: вода, пар, воздух.
Номинальное давление: на входе-40 бар, на выходе-16 бар.
Температура рабочей среды: - 60 до + 560°С
Температура окр. среды: - 60 до + 40°С
Диапазон давлений настройки пружины (кгс/см²):
0,5-2 - 10
2-4 - 11
4-8 - 12
8-20 - 13
20-40 - 14
Площадь сечения седла Fc, мм²: 314.
Допустимая протечка в затворе, см³/мин: 5.
Производство: Россия.
Вес: 25,0 кг.

Клапан предохранительный 17нж25нж Ду40-65

Размеры:

D = 145 мм
D ₁ = 110 мм
D ₂ = 86 мм
D ₃ = 180 мм
D ₄ = 145 мм
D ₅ = 118 мм
D ₆ = 76 мм
h = 3 мм
L = 115 мм
L ₁= 145 мм
H = 590 мм
H ₁= 515 мм
dc= 20 мм
nxd = 4x18 мм
n ₁x d ₁= 8x18 мм

Чертеж Клапан предохранительный 17нж25нж Ду40-65

Материалы

Корпус, Крышка, Колпак	сталь 12Х18Н9ТЛ
Золотник, Седло	сталь 12Х18Н10Т
Шток, перегородка	сталь 12Х18Н10Т
Пружина	сталь 50ХФА Гост 14959
