Артикул:
D120-00075
Производитель:
Авангард, Россия
170790 ₽
Давление номинальное
40 бар
Диаметр
Ду100
Корпус
Сталь 12Х18Н9ТЛ
Производитель
Авангард, Россия
Все характеристики
  • Применение: вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты.
  • Номинальное давление: на входе-40 бар, на выходе-16 бар.
  • Температура рабочей среды: - 60 до + 560°С
  • Температура окр. среды: - 60 до + 40°С
  • Диапазон давлений настройки пружины (кгс/см²):
    8-16 - 55
    16-26 - 56
    26-40 - 57
  • Площадь сечения седла Fc, мм²: 1809.
  • Допустимая протечка в затворе, см³/мин: 10.
  • Производство: Россия.
  • Вес: 66,0 кг.

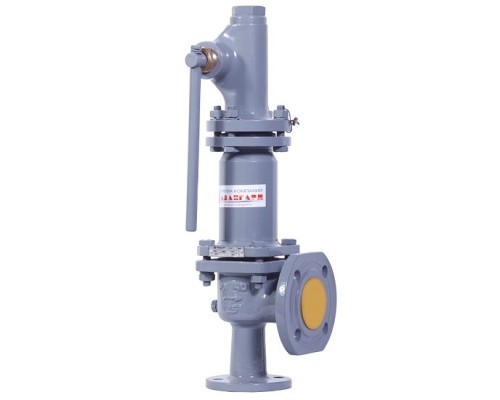

Клапан предохранительный 17нж21нж Ду100-150

Размеры:

  • D = 230 мм
  • D 1 = 190 мм
  • D 2 = 156 мм
  • D 3 = 280 мм
  • D 4 = 240 мм
  • D 5 = 211 мм
  • D 6 = 150 мм
  • h = 3,5 мм
  • L = 160 мм
  • L 1= 200 мм
  • H = 788 мм
  • H 1= 715 мм
  • dc= 48 мм
  • nxd = 8x22 мм
  • n 1x d 1= 8x22 мм
Чертеж Клапан предохранительный 17нж21нж Ду100-150

Материалы

Корпус, Крышка, Колпак сталь 12Х18Н9ТЛ
Золотник, Седло сталь 12Х18Н10Т
Шток, перегородка сталь 12Х18Н10Т
Пружина сталь 50ХФА Гост 14959

Характеристики

Давление номинальное
40 бар
Диаметр
Ду100
Корпус
Сталь 12Х18Н9ТЛ
Производитель
Авангард, Россия
Температура
560 ℃
Тип действия
предохранительный
Тип присоединения
фланцевый
