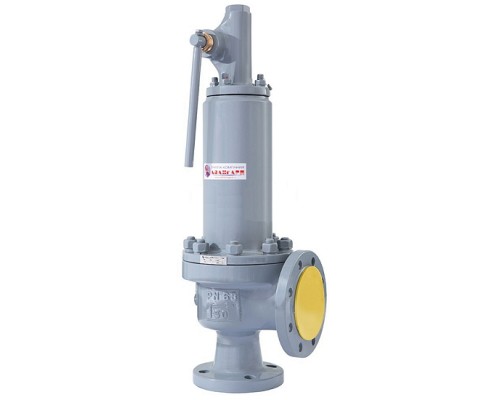

Клапан предохранительный 17лс89нж Ду80-100 Ру63-40 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух.
• Номинальное давление: на входе-63 бар, на выходе-40 бар.
• Температура рабочей среды: - 60 до +425°С
• Температура окр. среды: - 60 до + 40°С
• Диапазон давлений настройки пружины (кгс/см²):
  25-35 - 38
  35-44 - 37
  44-50 - 39
  50-63 - 40
• Площадь сечения седла Fc, мм²: 1256.
• Допустимая протечка в затворе, см³/мин: 10.
• Производство: Россия.
• Вес: 55,0 кг.

Размеры:

• D = 210 мм
• D ₁ = 170 мм
• D ₂ = 133 мм
• D ₃ = 230 мм
• D ₄ = 190 мм
• D ₅ = 156 мм
• D ₇ = 115 мм
• D ₈ = 150 мм
• h ₂ = 8 мм
• h ₃ = 3,5 мм
• L = 165 мм
• L ₁= 195 мм
• H = 760 мм
• H ₁= 715 мм
• dc= 40 мм
• nxd = 8x22 мм
• n ₁x d ₁= 8x22 мм
