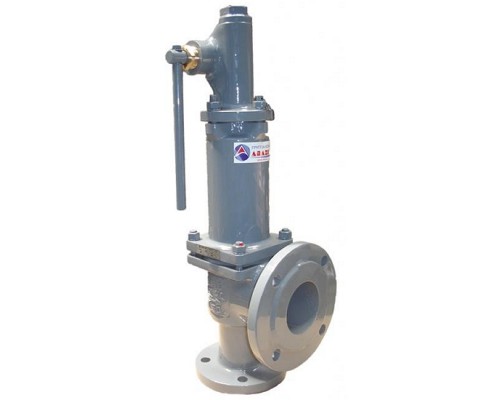

Клапан предохранительный 17лс6нж Ду65-100 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: - 60 до + 560°С
• Температура окр. среды: - 60 до + 40°С
• Диапазон давлений настройки пружины МПа (кгс/см²):
  0,5-1,5 - 30
  1,2-3 - 31
  3-5 - 32
  5-8 - 33
  8-16 - 34
• Площадь сечения седла Fc, мм²: 1256.
• Допустимая протечка в затворе, см³/мин: 10.
• Производство: Россия.
• Вес: 39,0 кг.

Размеры:

• D = 180 мм
• D ₁ = 145 мм
• D ₂ = 122 мм
• D ₃ = 205 мм
• D ₄ = 170 мм
• D ₅ = 148 мм
• L = 140 мм
• L ₁= 170 мм
• H = 675 мм
• H ₁= 600 мм
• dc= 40 мм
• nxD = 4x18 мм
• n ₁x d ₁= 4x18 мм

Материалы
