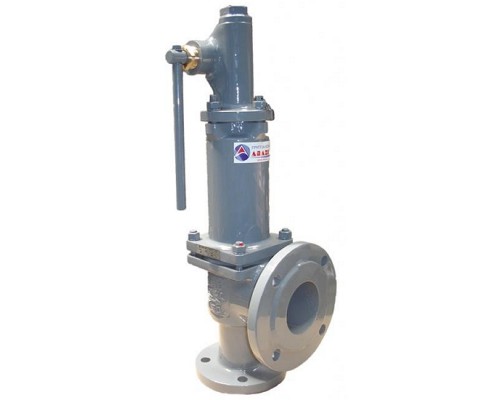

Клапан предохранительный 17лс6нж Ду40-65 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: - 60 до + 560°С
• Температура окр. среды: - 60 до + 40°С
• Диапазон давлений настройки пружины (кгс/см²):
  0,5-2 - 10
  2-4 - 11
  4-8 - 12
  8-16 - 13
• Площадь сечения седла Fc, мм²: 314.
• Допустимая протечка в затворе, см³/мин: 5.
• Производство: Россия.
• Вес: 27,0 кг.

Размеры:

• D = 145 мм
• D ₁ = 110 мм
• D ₂ = 84 мм
• D ₃ = 160 мм
• D ₄ = 130 мм
• D ₅ = 108 мм
• L = 115 мм
• L ₁= 145 мм
• H = 590 мм
• H ₁= 515 мм
• dc= 20 мм
• nxD = 4x18 мм
• n ₁x d ₁= 4x14 мм

Материалы
