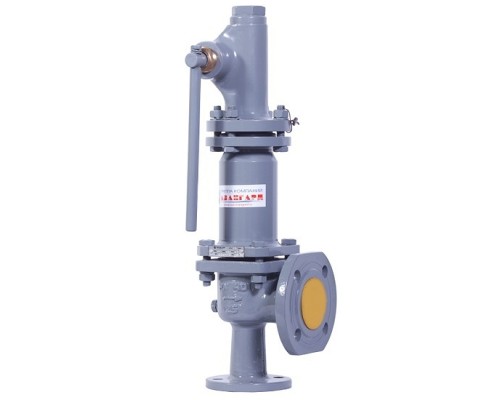

Клапан предохранительный 17лс21нж Ду80-100 Ру40-16 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты.
• Номинальное давление: на входе-40 бар, на выходе-16 бар.
• Температура рабочей среды: - 60 до +425°С
• Температура окр. среды: - 60 до + 40°С
• Диапазон давлений настройки пружины (кгс/см²):
  0,5-1,2 - 30
  1,2-3 - 31
  3-5 - 32
  5-8 - 33
  8-20 - 5
  20-30 - 6
  30-40 - 7
• Площадь сечения седла Fc, мм²: 1256.
• Допустимая протечка в затворе, см³/мин: 10.
• Производство: Россия.
• Вес: 44,0 кг.

Размеры:

• D = 195 мм
• D ₁ = 160 мм
• D ₂ = 132 мм
• D ₃ = 215 мм
• D ₄ = 180 мм
• D ₅ = 156 мм
• D ₆ = 121 мм
• h = 3 мм
• L = 150 мм
• L ₁= 115 мм
• H = 680 мм
• H ₁= 605 мм
• dc= 40 мм
• nxd = 8x18 мм
• n ₁x d ₁= 8x18 мм

Материалы
