Артикул:
D090-00199
Производитель:
САЗ, Россия
85272 ₽
Давление номинальное
40 бар
Диаметр
Ду25
Корпус
Сталь 25Л
Производитель
САЗ, Россия
Все характеристики
  • Рабочая среда:Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты.
  • Рабочее давление: до 40 бар.
  • Температура рабочей среды: от - 40 °С до + 150 °С
  • Температура окружающей среды: от - 40 °С до + 50 °С
  • Производство: Россия.
  • Вес: 7 кг.
  • Наработка на отказ: 10 000 часов.
  • Климатическое исполнение: У1.

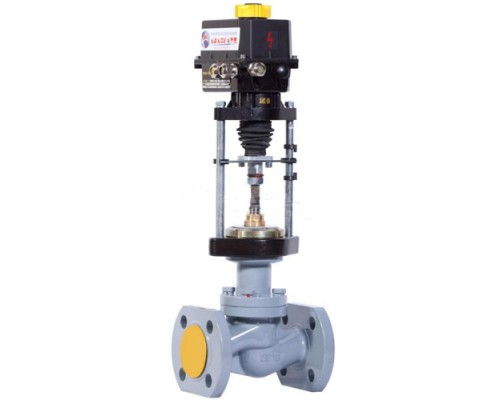

Клапан запорный (КЗФЭ) 15с922п Ду25 Ру40 ST

Размеры :

  • D1=65 мм
  • D2=85 мм
  • D3=115 мм
  • L=160 мм (строительная длина)
  • n=4 мм
  • d=14 мм
  • H=395/445 мм
Чертеж Клапан запорный (КЗФЭ) 15с922п Ду25 Ру40 ST

Материалы основных деталей

1 Корпус Сталь 25Л
2 Плунжер, седло Сталь 20Х13
3 Уплотнение в затворе «мягкое» (Фторопласт- 4 ГОСТ10007)
4 Уплотнение сальника Графлекс

Принцип действия: Регулируется поток рабочей среды путем перемещения плунжера относительно седла, изменяя тем самым пропускную способность клапана по сигналу, поступающему на электропривод, который изменет площадь открытого проходного отверстия седла. Благодаря прокладкам и сальниковому уплотнению осуществляется полная герметичность клапана.

Клапаны 15с922п комплектуются ЭИМ – ST, МТ, SP «Regada» различных типов исполнения: в общепромышленном, взрывозащищенном, умеренном климатическом. Стандартное исполнение электропривода Regada:

  • электрическое подсоединение – на клеммную колодку;
  • механическое присоединение – фланцевое, присоединительная муфта – резьбовая;
  • датчик степени открытия – резисторный простой (1x100 Ом), токовый (4-20мА) без источника питания;
  • указатель положения;
  • ручной дублер управления.
Электропривод Regada

Технические данные электропривода:

    Тип привода ST 0
    Рабочий ход, мм 10 20 10 16 20 25
    Скорость управления, мм/мин 16 10
    Время закрытия, с 40 75 60 96 120 150
    Усилие на штоке, кН 2,9 4,5
    Режим работы повторно-кратковременный
    Напряжение питания (управляющее) 230В, 50Гц
    Мощность потребляемая, Вт 2,75
    Масса, кг 2,9 3,8

    Условия эксплуатации:

      Окружающая температура, °С от минус 25 до 55
      Относительная влажность, % от 5 до 100
      Степень защиты IP67

      Характеристики

      Давление номинальное
      40 бар
      Диаметр
      Ду25
      Корпус
      Сталь 25Л
      Производитель
      САЗ, Россия
      Среды
      вода, воздух, пар, газ, нефть
      Температура
      150 ℃
      Тип действия
      запорный
      Тип присоединения
      фланцевый
      Уплотнение
      PTFE
