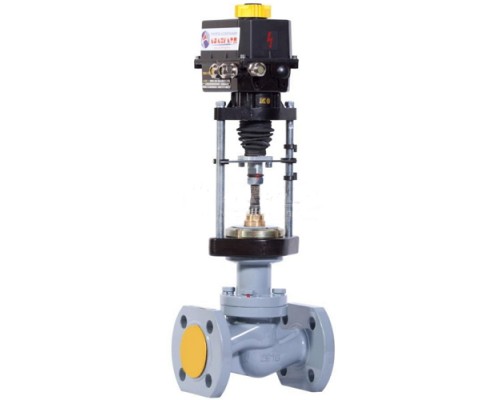

Клапан запорный (КЗФЭ) 15нж965нж 4″ Ду100 Ру16 с приводом ST 1

• Рабочая среда:Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты (сероводород свыше 0,1%).
• Рабочее давление: до 16 бар.
• Температура рабочей среды: от - 60 °С до + 560 °С
• Температура окружающей среды: от - 60 °С до + 50 °С
• Производство: Россия.
• Вес: 43 кг.
• Наработка на отказ: 10 000 часов.
• Климатическое исполнение: У1.

Размеры :

• D₁=156 мм
• D₂=180 мм
• D₃=215 мм
• L=350 мм (строительная длина)
• n=8 мм
• d=18 мм
• H=600 мм

Материалы основных деталей

Принцип действия: Регулируется поток рабочей среды путем перемещения плунжера относительно седла, изменяя тем самым пропускную способность клапана по сигналу, поступающему на электропривод, который изменет площадь открытого проходного отверстия седла. Благодаря прокладкам и сальниковому уплотнению осуществляется полная герметичность клапана.

Клапаны 15нж965нж комплектуются ЭИМ – ST, МТ, SP «Regada» различных типов исполнения: в общепромышленном, взрывозащищенном, умеренном климатическом. Стандартное исполнение электропривода Regada:

• электрическое подсоединение – на клеммную колодку;
• механическое присоединение – фланцевое, присоединительная муфта – резьбовая;
• датчик степени открытия – резисторный простой (1x100 Ом), токовый (4-20мА) без источника питания;
• указатель положения;
• ручной дублер управления.

Технические данные электропривода:

Условия эксплуатации:
