Артикул:
D090-00074
Производитель:
САЗ, Россия
441435 ₽
Давление номинальное
25 бар
Диаметр
Ду125
Корпус
Сталь 12Х18Н9ТЛ
Производитель
САЗ, Россия
Все характеристики
  • Рабочая среда:Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты (сероводород свыше 0,1%).
  • Рабочее давление: до 25 бар.
  • Температура рабочей среды: от - 60 °С до + 560 °С
  • Температура окружающей среды: от - 60 °С до + 50 °С
  • Производство: Россия.
  • Вес: 68 кг.
  • Наработка на отказ: 10 000 часов.
  • Климатическое исполнение: У1.

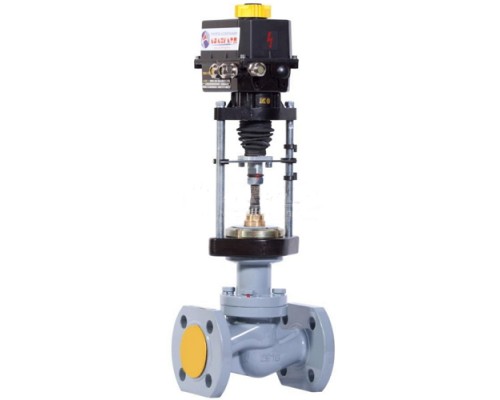

Клапан запорный (КЗФЭ) 15нж918нж Ду125 Ру25 ST

Размеры :

  • D1=184 мм
  • D2=220 мм
  • D3=270 мм
  • L=400 мм (строительная длина)
  • n=8 мм
  • d=26 мм
  • H=755 мм
Чертеж Клапан запорный (КЗФЭ) 15нж918нж Ду125 Ру25 ST

Материалы основных деталей

1 Корпус Сталь 12Х18Н9ТЛ
2 Плунжер, седло Сталь 14Х17Н2
3 Уплотнение в затворе «металл по металлу»
4 Уплотнение сальника Графлекс

Принцип действия: Регулируется поток рабочей среды путем перемещения плунжера относительно седла, изменяя тем самым пропускную способность клапана по сигналу, поступающему на электропривод, который изменет площадь открытого проходного отверстия седла. Благодаря прокладкам и сальниковому уплотнению осуществляется полная герметичность клапана.

Клапаны 15нж918нж комплектуются ЭИМ – ST, МТ, SP «Regada» различных типов исполнения: в общепромышленном, взрывозащищенном, умеренном климатическом. Стандартное исполнение электропривода Regada:

  • электрическое подсоединение – на клеммную колодку;
  • механическое присоединение – фланцевое, присоединительная муфта – резьбовая;
  • датчик степени открытия – резисторный простой (1x100 Ом), токовый (4-20мА) без источника питания;
  • указатель положения;
  • ручной дублер управления.
Электропривод Regada

Технические данные электропривода:

Тип привода ST 2
Рабочий ход, мм 50
Скорость управления, мм/мин 32
Время закрытия, с 94
Усилие на штоке, кН 25
Режим работы повторно-кратковременный
Напряжение питания (управляющее) 230В, 50Гц
Мощность потребляемая, Вт 60
Масса, кг 22

Условия эксплуатации:

Окружающая температура, °С от минус 25 до 55
Относительная влажность, % от 5 до 100
Степень защиты IP67

Характеристики

Давление номинальное
25 бар
Диаметр
Ду125
Корпус
Сталь 12Х18Н9ТЛ
Производитель
САЗ, Россия
Среды
вода, воздух, пар, газ, нефть
Температура
425 ℃
Тип действия
запорный
Тип присоединения
фланцевый
Уплотнение
Металл
Отзывов: 0

Нет отзывов о данном товаре.
