Артикул:
D110-00102
Производитель:
САЗ, Россия
606367 ₽
Давление номинальное
16 бар
Диаметр
Ду250
Корпус
Сталь 25Л
Производитель
САЗ, Россия
Все характеристики
  • Рабочая среда: Вода, воздух, пар, природный газ, нефть, нефтепродукты.
  • Рабочее давление: до 16 бар.
  • Температура рабочей среды: от - 40 °С до + 150 °С
  • Температура окружающей среды: от - 40 °С до + 50 °С
  • Климатическое исполнение: У1.
  • Наработка на отказ: 10 000 часов.
  • Стардартное исполнение фланцев: исполнение В ряд 1 по ГОСТ Р 54432.
  • Производство: Россия.
  • Вес: 320 кг.

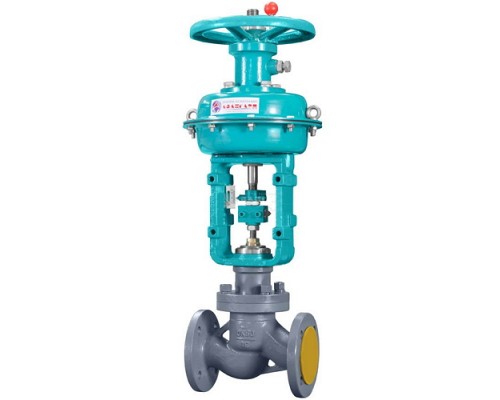

Клапан отсечной односедельный 22с15п (НО) Ду250 Ру16 с МИМ

Размеры :

  • D1=319 мм
  • D2=355 мм
  • D3=405 мм
  • L=730 мм (строительная длина)
  • n=12 мм
  • d=26 мм
  • H=1215 мм
Чертеж Клапан отсечной односедельный 22с15п (НО) Ду250 Ру16 с МИМ

Материалы основных деталей

1 Корпус Сталь 25Л
2 Золотник, седло Сталь 20Х13
3 Уплотнение в затворе «Мягкое» Фторопласт-4

Характеристики

Давление номинальное
16 бар
Диаметр
Ду250
Корпус
Сталь 25Л
Производитель
САЗ, Россия
Среды
вода, воздух, пар, газ, нефть
Температура
150 ℃
Тип действия
Отсечной
Тип исполнения
нормально открытый
Тип конструкции
прямоточный
Тип присоединения
фланцевый
Уплотнение
PTFE
Отзывов: 0

Нет отзывов о данном товаре.
