Артикул:
D110-00055
Производитель:
САЗ, Россия
214168 ₽
Давление номинальное
25 бар
Диаметр
Ду100
Корпус
Сталь 12Х18Н9ТЛ
Производитель
САЗ, Россия
Все характеристики
  • Рабочая среда: Вода, воздух, пар, природный газ влажный, нефтепродукты.
  • Рабочее давление: до 25 бар.
  • Температура рабочей среды: от - 60 °С до + 150 °С
  • Температура окружающей среды: от - 60 °С до + 50 °С
  • Климатическое исполнение: УХЛ1.
  • Наработка на отказ: 10 000 часов.
  • Стардартное исполнение фланцев: исполнение В ряд 1 по ГОСТ Р 54432.
  • Производство: Россия.
  • Вес: 73 кг.

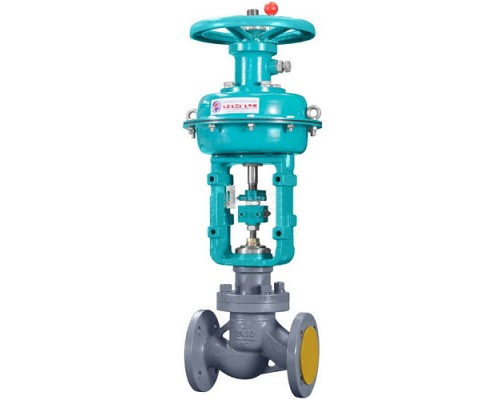

Клапан отсечной односедельный 22нж32п (НО) Ду100 Ру25 с МИМ

Размеры :

  • D1=156 мм
  • D2=190 мм
  • D3=230 мм
  • L=350 мм (строительная длина)
  • n=8 мм
  • d=22 мм
  • H=940 мм
Чертеж Клапан отсечной односедельный 22нж32п (НО) Ду100 Ру25 с МИМ

Материалы основных деталей

1 Корпус Сталь 12Х18Н9ТЛ
2 Золотник, седло Сталь 14Х17Н2
3 Уплотнение в затворе «Мягкое» Фторопласт-4

Характеристики

Давление номинальное
25 бар
Диаметр
Ду100
Корпус
Сталь 12Х18Н9ТЛ
Производитель
САЗ, Россия
Среды
вода, воздух, пар, газ, нефть
Температура
150 ℃
Тип действия
Отсечной
Тип исполнения
нормально открытый
Тип конструкции
прямоточный
Тип присоединения
фланцевый
Уплотнение
PTFE
