Артикул:
D110-00014
Производитель:
САЗ, Россия
180652 ₽
Давление номинальное
16 бар
Диаметр
Ду80
Корпус
Сталь 12Х18Н9ТЛ
Производитель
САЗ, Россия
Все характеристики
  • Рабочая среда: Вода, воздух, пар, природный газ влажный, нефтепродукты.
  • Рабочее давление: до 16 бар.
  • Температура рабочей среды: от - 60 °С до + 150 °С
  • Температура окружающей среды: от - 60 °С до + 50 °С
  • Климатическое исполнение: УХЛ1.
  • Наработка на отказ: 10 000 часов.
  • Стардартное исполнение фланцев: исполнение В ряд 1 по ГОСТ Р 54432.
  • Производство: Россия.
  • Вес: 63 кг.

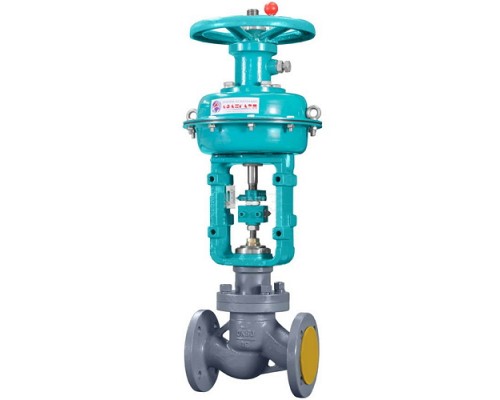

Клапан отсечной односедельный 22нж15п (НЗ) Ду80 Ру16 с МИМ

Размеры :

  • D1=132 мм
  • D2=160 мм
  • D3=195 мм
  • L=310 мм (строительная длина)
  • n=8 мм
  • d=18 мм
  • H=920 мм
Чертеж Клапан отсечной односедельный 22нж15п (НЗ) Ду80 Ру16 с МИМ

Материалы основных деталей

1 Корпус Сталь 12Х18Н9ТЛ
2 Золотник, седло Сталь 14Х17Н2
3 Уплотнение в затворе «Мягкое» Фторопласт-4

Характеристики

Давление номинальное
16 бар
Диаметр
Ду80
Корпус
Сталь 12Х18Н9ТЛ
Производитель
САЗ, Россия
Среды
вода, воздух, пар, газ, нефть
Температура
150 ℃
Тип действия
Отсечной
Тип исполнения
нормально закрытый
Тип конструкции
прямоточный
Тип присоединения
фланцевый
Уплотнение
PTFE
