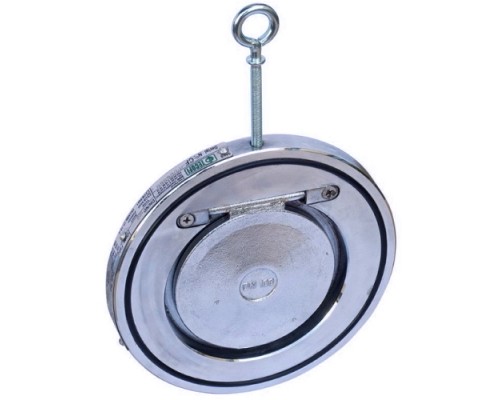

Клапан обратный Tecofi CB6441 20″ Ду500 Ру16 одностворчатый, межфланцевый, корпус — нержавеющая сталь

Клапан обратный CB6441 Tecofi – трубопроводная арматура предназначенная для предотвращения обратного течения среды в системе. При изменении направления потока клапан герметично перекрывает трубопровод. Стрелка на корпусе клапана указывает направление движения среды. Межфланцевый клапан CB6441 створчатого (одностворчатого) типа закрывается под действием пружины, что предотвращает гидроудар. Данные клапаны имеют горизонтальное и вертикальное рабочее положение при восходящем потоке и только вертикальное при нисходящем. Клапан надежен, бесшумен, не создаёт сопротивления и гидравлического удара.

Параметры клапана Tecofi CB-6441 Ду500 Ру16:

• Тип клапана - одностворчатый
• Диаметр номинальный DN - 500 мм
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь 316
• Материал запорного органа - Нержавеющая сталь 316
• Тип уплотнения - FPM
• Среда - воздух, пар, вода техническая
• Вес - 93 кг

Клапан обратный Tecofi CB6441 20″ Ду500 Ру16 одностворчатый, межфланцевый, корпус — нержавеющая сталь

Габаритные и установочные размеры обратного клапана Tecofi CB-6441 Ду500 Ру16:

• L - 56 мм
• ØA - 405 мм
• ØD - 610 мм
• d - 73.5 мм

Эскиз размеров и деталей обратного клапана Tecofi CB-6441 Ду500 Ру16

Детали и материалы обратного клапана Tecofi CB-6441 Ду500 Ру16:
