Клапан обратный Tecofi CB 3448N 28″ Ду700 Ру16 двухстворчатый, межфланцевый, корпус

Артикул:

D100-02916

Производитель:

Tecofi, Франция

444846 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду700

Корпус

Чугун EN-GJL-250

Производитель

Tecofi, Франция

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

CB3448N Tecofi – последняя модернизация популярных межфланцевых обратных клапанов CB3448, которые зарекомендовали себя как очень надежные и простые в монтаже.

Параметры клапана Tecofi CB-3448N Ду700 Ру16:

Тип клапана - двухстворчатый
Диаметр номинальный DN - 700 мм
Давление номинальное PN - 16 бар
Температура рабочей среды - От 4°C до 110°C
Материал корпуса - Чугун EN-GJL-250
Материал запорного органа - Сфероидальный чугун EN-GJS-400-15
Тип уплотнения - EPDM
Среда - сточные воды, вода техническая
Вес - 291 кг

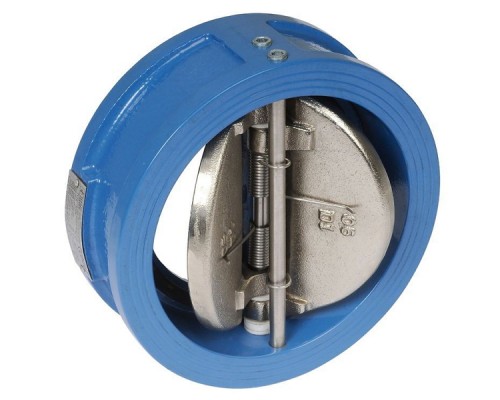

Клапан обратный Tecofi CB 3448N 28″ Ду700 Ру16 двухстворчатый, межфланцевый, корпус — чугун

Габаритные и установочные размеры обратного клапана Tecofi CB-3448N Ду700 Ру16:

ØA - 825 мм
ØB - 720 мм
D - 30 мм
H - 229 мм
ØC - 670 мм
R - 349 мм

Эскиз обратного клапана Tecofi CB-3448N Ду700 Ру16

Устройство обратного клапана Tecofi CB-3448N Ду700 Ру16:

Поз.	Описание	Материал
1	Корпус	Чугун GJL 250
2	Створка	Ковкий чугун EN-GJS-400-15
3	Шток	Нерж. сталь 410
4	Пружина	Нерж. сталь 304
5	Прокладка	PTFE
6	Прокладка	PTFE
7	Седло	EPDM
8	Стопорный винт	Нерж. сталь 201
9	Кольцо	Углеродистая сталь
