Артикул:
D100-02915
Производитель:
Tecofi, Франция
161486 ₽
Давление номинальное
16 бар
Диаметр
Ду450
Корпус
Чугун EN-GJL-250
Производитель
Tecofi, Франция
Все характеристики

CB3448N Tecofi – последняя модернизация популярных межфланцевых обратных клапанов CB3448, которые зарекомендовали себя как очень надежные и простые в монтаже.

Параметры клапана Tecofi CB-3448N Ду450 Ру16:

  • Тип клапана - двухстворчатый
  • Диаметр номинальный DN - 450 мм
  • Давление номинальное PN - 16 бар
  • Температура рабочей среды - От 4°C до 110°C
  • Материал корпуса - Чугун EN-GJL-250
  • Материал запорного органа - Сфероидальный чугун EN-GJS-400-15
  • Тип уплотнения - EPDM
  • Среда - воздух, пар, вода техническая
  • Вес - 95.6 кг

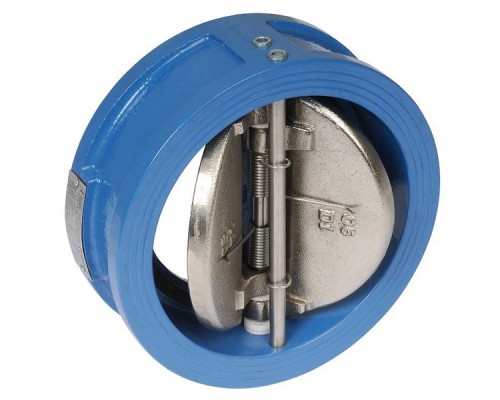

Клапан обратный Tecofi CB 3448N 18″ Ду450 Ру16 двухстворчатый, межфланцевый, корпус — чугун

Клапан обратный Tecofi CB 3448N 18″ Ду450 Ру16 двухстворчатый, межфланцевый, корпус — чугун

Габаритные и установочные размеры обратного клапана Tecofi CB-3448N Ду450 Ру16:

  • ØA - 538 мм
  • ØB - 450 мм
  • D - 27 мм
  • H - 152 мм
  • ØC - 420.6 мм
  • R - 218 мм
Клапан обратный Tecofi CB 3448N 18″ Ду450 Ру16 двухстворчатый, межфланцевый, корпус — чугун

Эскиз обратного клапана Tecofi CB-3448N Ду450 Ру16

Устройство обратного клапана Tecofi CB-3448N Ду450 Ру16:

Поз. Описание Материал
1 Корпус Чугун GJL 250
2 Створка Ковкий чугун EN-GJS-400-15
3 Шток Нерж. сталь 410
4 Пружина Нерж. сталь 304
5 Прокладка PTFE
6 Прокладка PTFE
7 Седло EPDM
8 Стопорный винт Нерж. сталь 201
9 Кольцо Углеродистая сталь

Характеристики

Давление номинальное
16 бар
Диаметр
Ду450
Корпус
Чугун EN-GJL-250
Производитель
Tecofi, Франция
Среды
воздух, пар, вода техническая
Температура
110 ℃
Тип действия
двухстворчатый
Тип присоединения
межфланцевый
Уплотнение
EPDM
