Артикул:
D100-02942
Производитель:
СибЗТА, Россия
13768 ₽
Давление номинальное
16 бар
Диаметр
Ду200
Корпус
Чугун с покрытием GGG47
Производитель
СибЗТА, Россия
Все характеристики

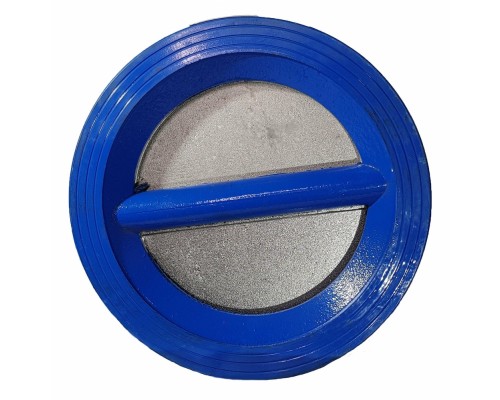

Клапан обратный чугунный двухдисковый СибЗТА 19ч21р предназначен для установки на трубопроводах в качестве устройства для предотвращения обратного потока рабочей среды.

Параметры клапана обратного СибЗТА 19ч21р Ду200 Ру16:

  • Тип клапана - двухстворчатый
  • Давление номинальное PN - 16 бар
  • Температура - 110 С°
  • Материал корпуса - Чугун с покрытием GGG47
  • Материал запорного органа - Чугун с покрытием GGG47
  • Тип уплотнения - EPDM
  • Тип присоединения - межфланцевый
  • Присоединение - бесфланцевое / стяжные шпильки
  • Страна производитель - Россия
  • Среда - вода техническая, холодная вода, горячая вода, питьевая вода
  • Вес - 15.2 кг
Клапан обратный СибЗТА 19ч21р Ду200 Ру16 межфланцевый, корпус - чугун с покрытием GGG40, уплотнение – EPDM, двухдисковый

Клапан обратный СибЗТА 19ч21р Ду200 Ру16 межфланцевый, корпус - чугун с покрытием GGG40, уплотнение – EPDM, двухдисковый

Габаритные и установочные размеры клапана обратного СибЗТА 19ч21р Ду200 Ру16:

  • L - 89 мм
  • D - 273 мм
  • D1 - 224 мм
  • D2 - 182 мм
  • R - 102.5 мм
Клапан обратный СибЗТА 19ч21р Ду200 Ру16 межфланцевый, корпус - чугун с покрытием GGG40, уплотнение – EPDM, двухдисковый

Эскиз размеров клапана обратного СибЗТА 19ч21р Ду200 Ру16

Материалы деталей клапана обратного СибЗТА 19ч21р Ду200 Ру16:

Наименование Материал
1 Корпус чугун c покрытием GGG40
2 Створки диска чугун c покрытием никелем GGG40
3 Шток Коррозионностойкая сталь
4 Пружина Коррозионностойкая сталь
5 Шайба PTFE
6 Шайба PTFE
7 Уплотнение (кольцо) EPDM
8 Шпилька Оцинкованная сталь
9 Уплотнение EPDM
Клапан обратный СибЗТА 19ч21р Ду200 Ру16 межфланцевый, корпус - чугун с покрытием GGG40, уплотнение – EPDM, двухдисковый

Эскиз материалов деталей клапана обратного СибЗТА 19ч21р Ду200 Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду200
Корпус
Чугун с покрытием GGG47
Производитель
СибЗТА, Россия
Среды
вода техническая, холодная вода, горячая вода, питьевая вода
Температура
110 ℃
Тип действия
двухстворчатый
Тип присоединения
межфланцевый
Уплотнение
EPDM
