Артикул:
D100-02590
Производитель:
FAF, Турция
16945 ₽
Давление номинальное
16 бар
Диаметр
Ду50
Корпус
Чугун GGG40
Производитель
FAF, Турция
Все характеристики

Клапаны обратные предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. При обратном потоке рабочей среды (или отсутствии рабочей среды) завтор возвращается в исходное положение, перекрывая входное отверстие патрубка.

Основные технические характеристики и материалы клапана обратного FAF 2290 Ру16 Ду50:

  • Диаметр номинальный DN - 50 мм
  • Рабочее давление PN - 16 бар
  • Материал корпуса - Чугун GGG40
  • Материа запорного органа - Сталь с резиновым покрытием NBR
  • Тип присоединения - фланцевый
  • Тип уплотнения - NBR
  • Тип клапана - шаровый
  • Температура рабочей среды минимальная - от -10⁰C
  • Температура рабочей среды максимальная - до 70⁰C
  • Среда - вода, пар, слабоагрессивная среда
  • Вес - 7.4 кг
  • Страна производитель - Турция

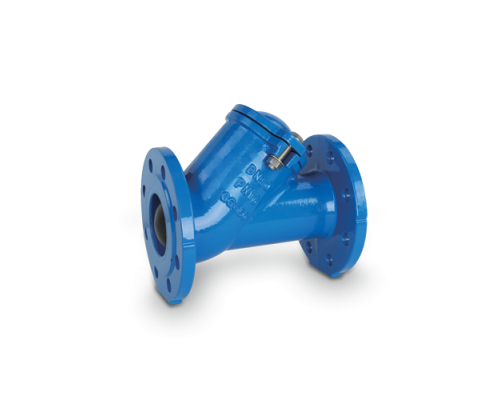

Клапан обратный шаровый FAF 2290 Ду50 Ру16, корпус - чугун GGG40, шар - сталь с EPDM, уплотнение - NBR, фланцевый

Клапан обратный шаровый FAF 2290 Ду50 Ру16, корпус - чугун GGG40, шар - сталь с EPDM, уплотнение - NBR, фланцевый

Габаритные и установочные размеры клапана обратного FAF 2290 Ру16 Ду50:

  • Dn - 50 мм
  • L - 200 мм
  • D - 165 мм
  • K - 125 мм
  • d - 99 мм
  • l x n - 4 x 19 мм
  • b - 19 мм
  • H - 100 мм
Клапан обратный шаровый FAF 2290 Ду50 Ру16, корпус - чугун GGG40, шар - сталь с EPDM, уплотнение - NBR, фланцевый

Эскиз клапана обратного FAF 2290 Ру16 Ду50

Спецификация материалов клапана обратного FAF 2290 Ру16 Ду50:

NO Деталь Материал
1 Корпус Чугун GGG40
2 Шар Сталь покрытая резиной NBR
3 Крышка Чугун GGG40
4 Уплотнение крышки NBR/EPDM
5 Болты Нержавеющая сталь AISI304
Клапан обратный шаровый FAF 2290 Ду50 Ру16, корпус - чугун GGG40, шар - сталь с EPDM, уплотнение - NBR, фланцевый

Эскиз и деталировка клапана обратного FAF 2290 Ру16 Ду50

Характеристики

Давление номинальное
16 бар
Диаметр
Ду50
Корпус
Чугун GGG40
Производитель
FAF, Турция
Среды
вода, пар, слабоагрессивная среда
Температура
70 ℃
Тип действия
шаровый
Тип присоединения
фланцевый
Уплотнение
NBR
