Артикул:
D100-01396
Производитель:
Рашворк, Россия
3486 ₽
Давление номинальное
40 бар
Диаметр
Ду32
Корпус
нержавеющая сталь AISI 316
Производитель
Рашворк, Россия
Все характеристики

Клапаны обратные Рашворк 404 применяются для предотвращения движения рабочей среды в обратном направлении. Предназначены для установки в систе мах водоснабжения, теплоснабжения, пожаротушения, холо доснабжения и других системах, где применяются обратные клапаны такой конструкции.

Обратный клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, согласно указаниям о разрешенных и запрещенных положениях в установке. Не рекомендуется установка на вертикальном и наклонном участке трубопровода при направлении потока «сверху-вниз»: ВНИМАНИЕ! Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения трубопровода

Параметры клапана обратного межфланцевого
Рашворк 404 Ду32 Ру40:

  • Тип клапана - пружинный
  • Вес - 0.31 кг
  • Диаметр номинальный DN - 32 мм
  • Диаметр в дюймах - 1 1/4″
  • Давление номинальное PN - 40 бар
  • Класс герметичности по ГОСТ 9544 -2015 - "B"
  • Температура - 300 С°
  • Температура рабочей среды: от -25 до 240 °C
  • Пропускная способность, Kv - 18.1 м³/ч
  • Температура окружающей среды min: -60°C
  • Материал корпуса - нержавеющая сталь AISI 316
  • Среда - вода техническая, неагрессивная среда
  • Материал запорного органа - нержавеющая сталь AISI 316
  • Тип присоединения - межфланцевый
  • Страна производитель - Россия

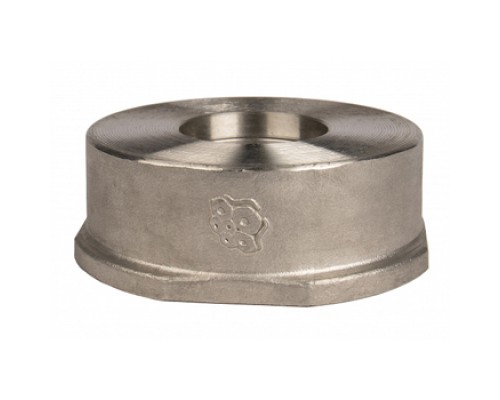

Клапан обратный Рашворк 404 Ду32 Ру40 дисковый межфланцевый

Клапан обратный Рашворк 404 Ду32 Ру40

Установочные размеры клапана Рашворк 404:

  • D - 70 мм
  • d - 32 мм
  • L - 27 мм
  • D1 - 56 мм
  • D2 - 60 мм
  • H - 3.5 мм
Эскиз клапана обратного Рашворк 404

Материалы деталей клапана обратного Рашворк 404 Ду32 Ру40:

Наименование Материал
1 Корпус Нержавеющая сталь AISI 316
2 Задняя крышка Нержавеющая сталь AISI 316
Наименование Материал
3 Пружина Нержавеющая сталь AISI 316
4 Диск (тарелка) Нержавеющая сталь AISI 316

Характеристики

Давление номинальное
40 бар
Диаметр
Ду32
Корпус
нержавеющая сталь AISI 316
Производитель
Рашворк, Россия
Среды
вода техническая, неагрессивная среда
Температура
300 ℃
Тип действия
пружинный
Тип присоединения
межфланцевый
Отзывов: 0

Нет отзывов о данном товаре.
