Артикул:
D100-02582
Производитель:
FAF, Турция
72430 ₽
Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Чугун GGG50
Производитель
FAF, Турция
Все характеристики

Клапаны обратные предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. При обратном потоке рабочей среды (или отсутствии рабочей среды) завтор возвращается в исходное положение, перекрывая входное отверстие патрубка.

Основные технические характеристики и материалы клапана обратного FAF 2281 Ру10 EPDM Ду200:

  • Диаметр номинальный DN - 200 мм
  • Рабочее давление PN - 10 бар
  • Материал корпуса - Чугун GGG50
  • Материа запорного органа - Чугун GGG50
  • Тип присоединения - фланцевый
  • Тип уплотнения - EPDM
  • Тип клапана - поворотный
  • Температура рабочей среды максимальная - до 120⁰C
  • Среда - вода, пар, слабоагрессивная среда
  • Вес - 48 кг
  • Страна производитель - Турция

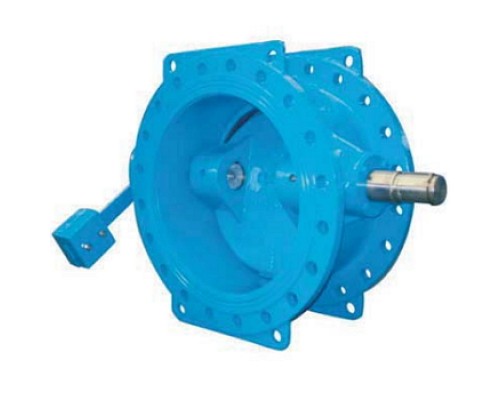

Клапан обратный поворотный FAF 2281 Ду200 Ру10, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, фланцевый

Клапан обратный поворотный FAF 2281 Ду200 Ру10, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, фланцевый

Габаритные и установочные размеры клапана обратного FAF 2281 Ру10 EPDM Ду200:

  • Dn - 200 мм
  • D - 340 мм
  • K - 295 мм
  • d - 266 мм
  • l x n - 23 x 8 мм
  • f - 4 мм
  • b - 20 мм
  • L - 230 мм
  • O - 200 мм
  • L1 - 280 мм
  • e1 - 280 мм
  • e2 - 272 мм
  • h1 - 215 мм
  • h2 - 40 мм
Клапан обратный поворотный FAF 2281 Ду200 Ру10, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, фланцевый

Эскиз клапана обратного FAF 2281 Ру10 EPDM Ду200

Спецификация материалов клапана обратного FAF 2281 Ру10 EPDM Ду200:

NO ДЕТАЛЬ МАТЕРИАЛ
1 Корпус EN GJS 500 Высокопрочный чугун
2 Диск EN GJS 500 Высокопрочный чугун
3 Кольцевое уплотнение EPDM
4 Уплотнительное кольцо NBR / EPDM
5 Стопорное Кольцо Сталь 1.0254 Или нержавеющая сталь 1.4301 / 1.4401
6 Кольцевое уплотнение NBR / EPDM
7 Винт c шестигранной головкой Нержавеющая Сталь A2
8 Шпонка Сталь
9 Кольцевое уплотнение NBR / EPDM
10 Вал Нержавеющая Сталь 1.4021
11 Кольцевое уплотнение NBR / EPDM
12 Подшипник Вала Бронза
13 Кольцевое уплотнение NBR / EPDM
14 Втулка Вала Делрин
15 Крышка Сталь 1.0254
16 Винт c шестигранной головкой Нержавеющая Сталь 1.4021
17 Шайба Нержавеющая Сталь 1.4021
18 Винт c шестигранной головкой Нержавеющая Сталь A2
19 Кольцевое уплотнение NBR / EPDM
20 Винт c шестигранной головкой Нержавеющая Сталь A2
21 Шайба Нержавеющая Сталь 1.4021
22 Винт c шестигранной головкой Нержавеющая Сталь 1.4021
23 Рычаг Сталь 1.0254
24 Противовес Сталь 1.0254
25 Монтажные проушины Сталь
Клапан обратный поворотный FAF 2281 Ду200 Ру10, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, фланцевый

Эскиз и деталировка клапана обратного FAF 2281 Ру10 EPDM Ду200

Характеристики

Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Чугун GGG50
Производитель
FAF, Турция
Среды
вода, пар, слабоагрессивная среда
Температура
120 ℃
Тип действия
поворотный
Тип присоединения
фланцевый
Уплотнение
EPDM
