Name: Клапан обратный поворотный ЧАЗ 19с53нж Ду80 Ру40 стальной, фланцевый
Brand: ЧАЗ, Россия
SKU: D100-02761
Price: 20874.7883 RUB
Availability: InStock

Клапан обратный поворотный ЧАЗ 19с53нж Ду80 Ру40 стальной, фланцевый

Артикул:

D100-02761

Производитель:

ЧАЗ, Россия

20875 ₽

0 отзывов

Давление номинальное

40 бар

Диаметр

Ду80

Корпус

Сталь 20Л-25Л

Производитель

ЧАЗ, Россия

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Клапаны обратные предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. При обратном потоке рабочей среды (или отсутствии рабочей среды) завтор возвращается в исходное положение, перекрывая входное отверстие патрубка.

Основные технические характеристики клапана обратного ЧАЗ 19с53нж Ру40 Ду80:

Диаметр номинальный DN - 80 мм
Рабочее давление PN - 40 бар
Материал корпуса - Сталь 20Л-25Л
Материа запорного органа - Сталь 20Л-25Л
Тип присоединения - фланцевый
Тип уплотнения - Наплавленная коррозионно-стойкая сталь 08Х20Н9Г7Т
Тип клапана - поворотный
Температура рабочей среды минимальная - от -40⁰C
Температура рабочей среды максимальная - до 450⁰C
Среда - пар, вода техническая, неагрессивная среда, жидкая среда
Вес - 37 кг
Страна производитель - Россия

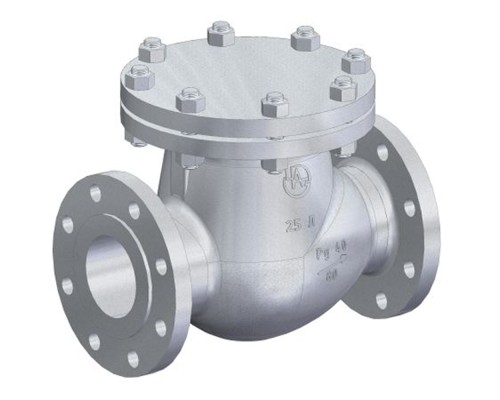

Клапан обратный поворотный ЧАЗ 19с53нж Ду80 Ру40 стальной, фланцевый

Габаритные и установочные размеры клапана обратного ЧАЗ 19с53нж Ру40 Ду80:

L (строительная длина) = 310 мм
H = 300 мм
D1 = 195 мм
D = 160 мм
n отв. d = 8-18 мм

Эскиз габаритно-установочных размеров клапана обратного ЧАЗ 19с53нж Ру40 Ду80

Материалы клапана обратного ЧАЗ 19с53нж Ру40 Ду80:

№ п/п	Наименование	Материал
1, 2	Корпус, крышка	Сталь 20Л-25Л
3	Захлопка	Сталь 20Л-25Л
4	Серьга	Сталь 20Л-25Л, ВЧ 50
5	Кронштейн	Сталь 20Л-25Л, ВЧ 50
6	Ось	Сталь 20Х13
7	Гайка	ГОСТ 7805 ГОСТ 9064
8	Болт	Сталь 35, 40X
9	Гайка	ГОСТ 7805 ГОСТ 9064
10	Шпилька	ГОСТ Р ИСО ГОСТ
11	Прокладка	Паронит ПОН-Б, ПМБ, ПУТГ, СНП
