Name: Клапан обратный поворотный ЧАЗ 19лс76нж Ду200 Ру25 стальной, фланцевый
Brand: ЧАЗ, Россия
SKU: D100-02759
Price: 65310.4084 RUB
Availability: InStock

Клапан обратный поворотный ЧАЗ 19лс76нж Ду200 Ру25 стальной, фланцевый

Артикул:

D100-02759

Производитель:

ЧАЗ, Россия

65310 ₽

0 отзывов

Давление номинальное

25 бар

Диаметр

Ду200

Корпус

Сталь 20ГЛ, 20ГМЛ, 30ХМЛ

Производитель

ЧАЗ, Россия

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Клапаны обратные предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. При обратном потоке рабочей среды (или отсутствии рабочей среды) завтор возвращается в исходное положение, перекрывая входное отверстие патрубка.

Основные технические характеристики клапана обратного ЧАЗ 19лс76нж Ру25 Ду200:

Диаметр номинальный DN - 200 мм
Рабочее давление PN - 25 бар
Материал корпуса - Сталь 20ГЛ, 20ГМЛ, 30ХМЛ
Материа запорного органа - Сталь 20ГЛ, 20ГМЛ, 30ХМЛ
Тип присоединения - фланцевый
Тип уплотнения - Наплавленная коррозионно-стойкая сталь 08Х20Н9Г7Т
Тип клапана - поворотный
Температура рабочей среды минимальная - от -60⁰C
Температура рабочей среды максимальная - до 450⁰C
Среда - пар, вода техническая, неагрессивная среда, жидкая среда
Вес - 175 кг
Страна производитель - Россия

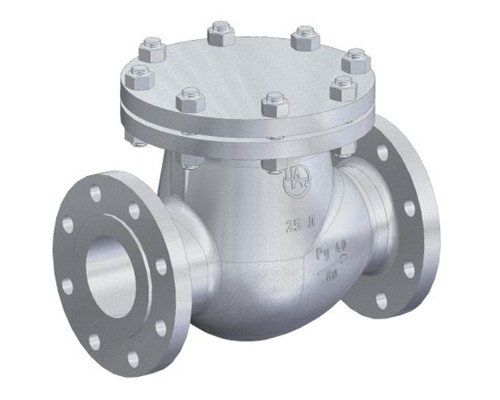

Клапан обратный поворотный ЧАЗ 19лс76нж Ду200 Ру25 стальной, фланцевый

Габаритные и установочные размеры клапана обратного ЧАЗ 19лс76нж Ру25 Ду200:

L (строительная длина) = 550 мм
H = 510 мм
D1 = 335 мм
D = 295 мм
n отв. d = 12-22 мм

Эскиз габаритно-установочных размеров клапана обратного ЧАЗ 19лс76нж Ру25 Ду200

Материалы клапана обратного ЧАЗ 19лс76нж Ру25 Ду200:

№ п/п	Наименование	Материал
1, 2	Корпус, крышка	Сталь 20Л-25Л
3	Захлопка	Сталь 20Л-25Л
4	Серьга	Сталь 20Л-25Л, ВЧ 50
5	Кронштейн	Сталь 20Л-25Л, ВЧ 50
6	Ось	Сталь 20Х13
7	Гайка	ГОСТ 7805 ГОСТ 9064
8	Болт	Сталь 35, 40X
9	Гайка	ГОСТ 7805 ГОСТ 9064
10	Шпилька	ГОСТ Р ИСО ГОСТ
11	Прокладка	Паронит ПОН-Б, ПМБ, ПУТГ, СНП
