Клапан обратный подъемный Tecofi CS3240 Ду150 Ру16 фланцевый, корпус

Артикул:

D100-02860

Производитель:

Tecofi, Франция

86696 ₽

0 отзывов

Давление

16.00 бар

Давление номинальное

16 бар

Диаметр

Ду150

Корпус

Чугун EN-GJL-250

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Клапаны обратные подъемные предназначены для предотвращения обратного потока рабочей среды в трубопроводе. Принцип работы: в обратном подъемном клапане запорным элементом является подъемный золотник. Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствуя обратному ходу потока. Клапан обратный подъемный используется только на горизонтальных участках трубопроводов.

Параметры клапана Tecofi CS3240 Ду150 Ру16:

Тип клапана - подъемный
Страна производитель - Франция
Диаметр номинальный DN - 150 мм
Давление номинальное PN - 16 бар
Рабочее давление - 16 бар
Присоединение - фланцевое
Материал корпуса - Чугун EN-GJL-250
Материал запорного органа - Нерж. сталь X5CrNi18-10
Тип уплотнения - Нержавеющая сталь X20Cr13
Среда - воздух, пар, холодная и горячая вода, слабоагрессивная среда, масла, вода техническая
Вес - 70 кг

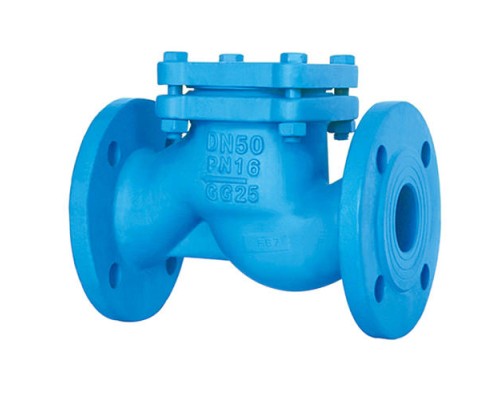

Клапан обратный подъемный Tecofi CS3240 Ду150 Ру16 фланцевый, корпус — чугун

Габаритные и установочные размеры обратного клапана Tecofi CS3240 Ду150 Ру16:

Ду - 150 мм
L - 480 мм
H - 216 мм
D - 285 мм
D1 - 240 мм
D2 - 211 мм
B - 26 мм
n - 8 мм
d - 23 мм
f - 3 мм

Эскиз обратного клапана Tecofi CS3240 Ду150 Ру16

Устройство обратного клапана Tecofi CS3240 Ду150 Ру16:

Поз.	Кол-во	Описание	Материал
1	1	Корпус	Чугун EN-GJL-250

2	1	Седловое уплотнение	Нерж. сталь X20Cr13
3	1	Седло	Нерж. сталь X20Cr13
4	1	Диск	Чугун EN-GJL-250

5	1	Пружина	Нерж. сталь X5CrNi18-10
6	1	Опора	Латунь
7	4	Болт	Сталь
8	1	Прокладка	Волокно с графитом
9	1	Крышка	Чугун EN-GJL-250
