Артикул:
D100-00971
Производитель:
Danfoss, Дания
3206 ₽
Давление номинальное
18 бар
Диаметр
Ду32
Корпус
Латунь CW617N
Производитель
Danfoss, Дания
Все характеристики

Клапан предотвращает обратное движение среды за счет перекрытия его проходного сечения затвором, представляющего собой упругую полимерную мембрану, перекрывающую сетчатый диск седла. Нормальное состояние клапана – закрытое, которое обеспечивается за счет пружины. При прямом движении среды клапан открывается под воздействием ее давления. При отсутствии потока или при его обратном направлении мембрана клапана возвращается в закрытое положение (прижимается пружиной к сетчатому диску седла) и перекрывает поток. Давление обратного потока создает дополнительное усилие для герметичного закрытия клапана.

Параметры клапанов обратных NRV EF Danfoss Ру18 Ду 32

  • Тип клапана - пружинный
  • Вес - 0.545 кг
  • Диаметр номинальный DN - 32 мм
  • Давление номинальное PN - 18 бар
  • Тип уплотнения - EPDM
  • Температура - 110 С°
  • Температура рабочей среды: от 20 до 110 °C
  • Материал корпуса - Латунь CW617N
  • Среда - вода техническая, водно-гликолевые растворы, неагрессивная среда
  • Материал запорного органа - Пластик
  • Присоединение - внутренняя / внутренняя резьба
  • Тип присоединения - резьбовой
  • Страна производитель - Дания

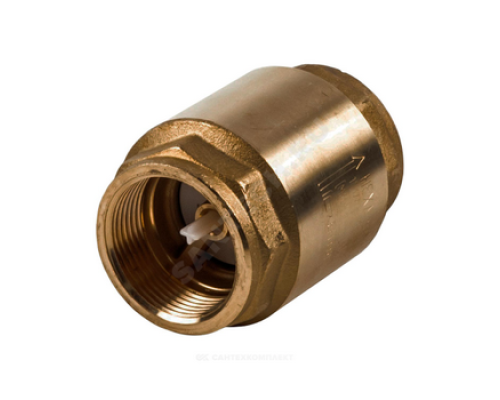

Клапан обратный латунь осевой NRV EF Danfoss Ру18

Клапан обратный латунный пружинный Danfoss NRV EF 1 1/4″ Ду32 Ру18 м/м д/пласт 065B8227

Габаритные и установочные размеры клапанов обратных NRV EF Danfoss Ру18 Ду 32:

  • Диаметр Dn - 32 мм
  • Строительная высота Н - 60 мм
  • Строительная длина L - 80 мм
  • Диаметр резьбы G - 32 мм
  • Коэффициент пропускной способности KV - 18 М3/4
Эскиз Клапан обратный латунный пружинный Danfoss NRV EF 1 1/4″ Ду32 Ру18 м/м д/пласт 065B8227

Эскиз клапанов обратных NRV EF Danfoss Ру18 Ду 32

Материалы клапанов обратных NRV EF Danfoss Ру18 Ду 32:

Наименование Материал
1 Резьбовой патрубок Латунь CW617N
2 Шайба Пластмасса
3 Уплотнение затвора EPDM
4 Затвор Пластик POM
5 Прижимная пружина Нержавеющая сталь Aisi302
6 Корпус Латунь CW617N
Эскиз Клапан обратный латунный пружинный Danfoss NRV EF 1 1/4″ Ду32 Ру18 м/м д/пласт 065B8227

Эскиз клапанов обратных NRV EF Danfoss Ру18 Ду 32

Характеристики

Давление номинальное
18 бар
Диаметр
Ду32
Корпус
Латунь CW617N
Производитель
Danfoss, Дания
Среды
вода техническая, водно-гликолевые растворы, неагрессивная среда
Температура
110 ℃
Тип действия
пружинный
Тип присоединения
резьбовой
Уплотнение
EPDM
