Артикул:
D100-01482
Производитель:
Benarmo, Китай
4088 ₽
Давление номинальное
16 бар
Диаметр
Ду125
Корпус
Серый чугун
Производитель
Benarmo, Китай
Все характеристики

Клапан обратный Benarmo Ду125 Ру16 представляет собой устройство, состоящее из двух полукруглых подпружиненных створок перемещающихся в корпусе в виде кольца. Конструкция выполнена, таким образом, что при обратном потоке рабочей среды в трубопроводе, происходит срабатывание клапана (захлопываются створки), при этом перекрывается проходное сечение трубопровода. Уплотнение седла клапана выполняется из материала EPDM, обеспечивающего работу клапана при заданных температурах среды. Обратный клапан монтируется между фланцами трубопровода через уплотнительные прокладки. Створки изготовлены из ковкого чугуна с защитным покрытием и из нержавеющей стали. Ось клапана и пружина изготовлены из нержавеющей стали.

Параметры клапана Benarmo Ду125

  • Тип клапана - двухстворчатый
  • Вес - 5.6 кг
  • Диаметр номинальный DN - 125 мм
  • Давление номинальное PN - 16 бар
  • Класс герметичности по ГОСТ 9544 -2015 - "A"
  • Тип уплотнения - EPDM
  • Температура - 120 С°
  • Температура рабочей среды: от -2 до 120 °C
  • Материал корпуса - Серый чугун
  • Среда - нейтральные жидкости
  • Материал запорного органа - Ковкий чугун
  • Тип присоединения - межфланцевый
  • Страна производитель - Китай

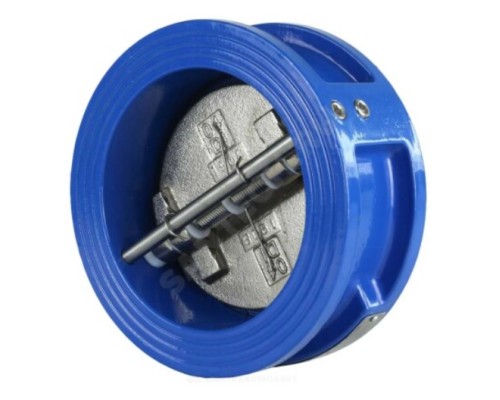

Клапан обратный Benarmo Ду125 Ру10/16 чугунный двухстворчатый межфланцевый

Клапан обратный Benarmo Ду125 Ру10/16 чугунный двухстворчатый межфланцевый

Габаритные и установочные размеры клапана Benarmo Ду125:

  • Диаметр Dn - 125 мм
  • Строительная длина, В - 70 мм
  • Наружный диаметр А - 192 мм
  • Внутренний диаметр Е - 145 мм
Эскиз Клапан обратный Benarmo Ду125 Ру10/16 чугунный двухстворчатый межфланцевый

Эскиз клапана Benarmo Ду125

Материалы деталей клапана Benarmo Ду125:

Наименование Материал

1
Корпус Серый чугун GG25
2 Створки клапана Ковкий чугун GGG40
3 Пружина Нерж. сталь S304
4 Ось Нерж. сталь S416
Наименование Материал
5 Заглушка Сталь
6 Уплотнение корпуса PTFE
7 Уплотнение пружины PTFE
8 Стопорный штифт Нерж. сталь S416
9 Уплотнение седла EPDM

Характеристики

Давление номинальное
16 бар
Диаметр
Ду125
Корпус
Серый чугун
Производитель
Benarmo, Китай
Среды
нейтральные жидкости
Температура
120 ℃
Тип действия
двухстворчатый
Тип присоединения
межфланцевый
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
