  • Клапан электромагнитный АСТА ЭСК 500 1/2″ Ду15 проходное сечение 15 мм НЗ пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В для компрессорных установок, 0.5 — 16 бар

Клапан электромагнитный АСТА ЭСК 500 1/2″ Ду15 проходное сечение 15 мм НЗ пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В для компрессорных установок, 0.5 — 16 бар

Клапан электромагнитный АСТА ЭСК 500 1/2″ Ду15 проходное сечение 15 мм НЗ пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В для компрессорных установок, 0.5 — 16 бар
Артикул:
D130-01240
Производитель:
Аста, Россия
3849 ₽
  0 отзывов
Диаметр
Ду15
Корпус
латунь
Производитель
Аста, Россия
Среды
воздух, неагрессивная среда, нейтральные газы
Все характеристики
Клапаны электромагнитные соленоидные – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов. Клапаны нормально закрытые. В случае отсутствия электрического тока находятся в закрытом состоянии, а после замыкания цепи открываются. Клапаны пилотного действия. Клапан при помощи катушки переключает канал соединяющий рабочую среду с пространством над мембраной, тем самым управляя клапаном не напрямую, а выполняя пилотную функцию.

Параметры клапана электромагнитного АСТА ЭСК 500 пилотного действия НЗ 24В, Ду15, проходное сечение 15мм, материал корпуса - латунь, уплотнение - Viton

  • Страна производитель - Россия
  • Тип клапана - Электромагнитный
  • Принцип работы - Пилотный
  • Исполнение - нормально закрытый
  • Тип присоединения - внутренняя / внутренняя резьба
  • Установочный диаметр DN - 15 мм
  • Проходное сечение - 15 мм
  • Пропускная способность - 4.2 м3/ч
  • Напряжение питания катушки - 24 В
  • Минимально перепад давление - 0.5 бар
  • Максимальное допустимое давление - 24 бар
  • Максимальный перепад давления - 16 бар
  • Материал мембраны - Viton
  • Тип уплотнения - Viton
  • Степень защиты - IP65
  • Среда - воздух, неагрессивная среда, нейтральные газы
  • Материал корпуса - латунь
  • Материал запорного органа - AISI 430FR
  • Температура рабочей среды минимальная: -10 °C
  • Температура рабочей среды максимальная: 160 °C
  • Вес - 0.58 кг

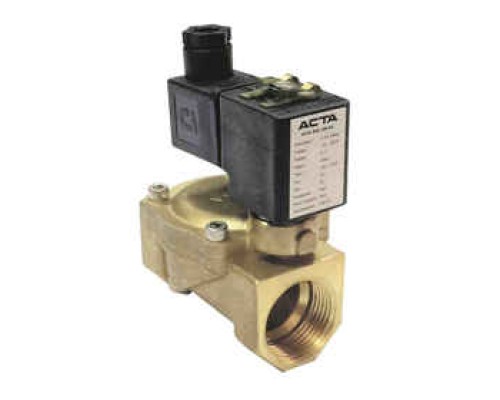

 Изображение Клапан электромагнитный АСТА ЭСК 500 1/2″ Ду15 проходное сечение 15 мм НЗ пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В для компрессорных установок, 0.5 — 16 бар

Клапан электромагнитный АСТА ЭСК 500 1/2″ Ду15 проходное сечение 15 мм НЗ пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В для компрессорных установок, 0.5 — 16 бар

Схема подключения Клапан электромагнитный АСТА ЭСК 500 1/2″ Ду15 проходное сечение 15 мм НЗ пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В для компрессорных установок, 0.5 — 16 бар

Условное графическое обозначение схемы подключения клапана электромагнитного АСТА ЭСК 500 пилотного действия НЗ 24В, Ду15, проходное сечение 15мм, материал корпуса - латунь, уплотнение - Viton

Габаритные и установочные размеры клапана электромагнитного АСТА ЭСК 500 пилотного действия НЗ 24В, Ду15, проходное сечение 15мм, материал корпуса - латунь, уплотнение - Viton

  • A - 69 мм (строительная длина)
  • B - 105.3 мм
  • C - 44 мм
  • D - 13.4 мм
  • E - 26.8 мм
  • F - 76.5 мм
 Эскиз габариты Клапан электромагнитный АСТА ЭСК 500 1/2″ Ду15 проходное сечение 15 мм НЗ пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В для компрессорных установок, 0.5 — 16 бар

Эскиз габаритов клапана электромагнитного АСТА ЭСК 500 пилотного действия НЗ 24В, Ду15, проходное сечение 15мм, материал корпуса - латунь, уплотнение - Viton

Характеристики

Диаметр
Ду15
Корпус
латунь
Производитель
Аста, Россия
Среды
воздух, неагрессивная среда, нейтральные газы
Тип действия
Электромагнитный
Тип присоединения
резьбовой
Уплотнение
Viton
Отзывов: 0

Нет отзывов о данном товаре.
