Артикул:
D130-01232
Производитель:
Аста, Россия
5002 ₽
Диаметр
Ду20
Корпус
латунь
Производитель
Аста, Россия
Среды
нейтральные жидкости, светлые нефтепродукты, перегретая вода, неагрессивные газы
Все характеристики
Клапаны электромагнитные соленоидные – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов. Клапаны нормально открытые. В случае отсутствия электрического тока находятся в открытом состоянии, а после замыкания цепи закрываются. Клапаны пилотного действия. клапан при помощи катушки переключает канал соединяющий рабочую среду с пространством над мембраной, тем самым управляя клапаном не напрямую, а выполняя пилотную функцию.

Параметры клапана электромагнитного АСТА ЭСК 401 пилотного действия НО 24В, Ду20, проходное сечение 20мм, материал корпуса - латунь, уплотнение - Viton

  • Страна производитель - Россия
  • Тип клапана - Электромагнитный
  • Принцип работы - Пилотный
  • Исполнение - нормально открытый
  • Тип присоединения - внутренняя / внутренняя резьба
  • Установочный диаметр DN - 20 мм
  • Проходное сечение - 20 мм
  • Пропускная способность - 7.8 м3/ч
  • Напряжение питания катушки - 24 В
  • Минимально перепад давление - 0.35 бар
  • Максимальное допустимое давление - 18 бар
  • Максимальный перепад давления - 12 бар
  • Материал мембраны - Viton
  • Тип уплотнения - Viton
  • Степень защиты - IP65
  • Среда - нейтральные жидкости, светлые нефтепродукты, перегретая вода, неагрессивные газы
  • Материал корпуса - латунь
  • Материал запорного органа - AISI 430FR
  • Температура рабочей среды минимальная: -10 °C
  • Температура рабочей среды максимальная: 160 °C
  • Вес - 0.75 кг

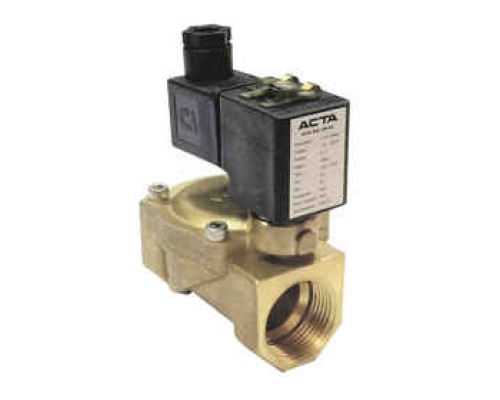

Изображение Клапан электромагнитный АСТА ЭСК 401 3/4″ Ду20 проходное сечение 20 мм НО пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В топливные, 0.35 — 12 бар

Клапан электромагнитный АСТА ЭСК 401 3/4″ Ду20 проходное сечение 20 мм НО пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В топливные, 0.35 — 12 бар

Схема подключения Клапан электромагнитный АСТА ЭСК 401 3/4″ Ду20 проходное сечение 20 мм НО пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В топливные, 0.35 — 12 бар

Условное графическое обозначение схемы подключения клапана электромагнитного АСТА ЭСК 401 пилотного действия НО 24В, Ду20, проходное сечение 20мм, материал корпуса - латунь, уплотнение - Viton

Габаритные и установочные размеры клапана электромагнитного АСТА ЭСК 401 пилотного действия НО 24В, Ду20, проходное сечение 20мм, материал корпуса - латунь, уплотнение - Viton

  • A - 80 мм (строительная длина)
  • B - 109.8 мм
  • C - 53.8 мм
  • D - 15.3 мм
  • E - 31.8 мм
  • F - 86.8 мм
Эскиз габариты Клапан электромагнитный АСТА ЭСК 401 3/4″ Ду20 проходное сечение 20 мм НО пилотный латунный, уплотнение плунжера - Viton, мембрана - Viton, 24 В топливные, 0.35 — 12 бар

Эскиз габаритов клапана электромагнитного АСТА ЭСК 401 пилотного действия НО 24В, Ду20, проходное сечение 20мм, материал корпуса - латунь, уплотнение - Viton

Характеристики

Диаметр
Ду20
Корпус
латунь
Производитель
Аста, Россия
Среды
нейтральные жидкости, светлые нефтепродукты, перегретая вода, неагрессивные газы
Тип действия
Электромагнитный
Тип присоединения
резьбовой
Уплотнение
Viton
