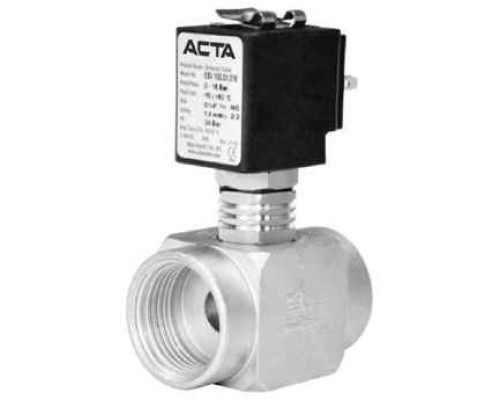

Клапан электромагнитный АСТА ЭСК 276 1″ Ду25 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

Клапаны электромагнитные соленоидные – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.

Клапаны нормально открытые. В случае отсутствия электрического тока находятся в открытом состоянии, а после замыкания цепи закрываются.

Клапаны прямого действия. Катушка непосредственно связана с запорным органом и клапан может работать во всех диапазонах рабочего давления от нуля до максимально допустимого для данной модели.

Параметры Клапан электромагнитный АСТА ЭСК 276 1″ Ду25 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

• Страна производитель - Россия
• Тип клапана - Электромагнитный
• Принцип работы - прямого действия
• Исполнение - нормально открытый
• Тип присоединения - внутренняя / внутренняя резьба
• Установочный диаметр DN - 25 мм
• Проходное сечение - 2.5 мм
• Пропускная способность - 0.19 м3/ч
• Напряжение питания катушки - 230 В
• Давление номинальное - 5 бар
• Рабочее давление - 5 бар
• Минимально допустимое давление - 0 бар
• Максимальное допустимое давление - 7.5 бар
• Максимальный перепад давления - 5 бар
• Материал мембраны -
• Тип уплотнения - Viton
• Степень защиты - 65IP
• Среда - пар, нейтральные жидкости, перегретая вода
• Материал корпуса - латунь
• Материал запорного органа - нержавеющая сталь
• Температура рабочей среды минимальная: -10 °C
• Температура рабочей среды максимальная: 160 °C
• Вес - 0.83 кг

Клапан электромагнитный АСТА ЭСК 276 1″ Ду25 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

Схема подключения Клапан электромагнитный АСТА ЭСК 276 1″ Ду25 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

Габаритные и установочные размеры Клапан электромагнитный АСТА ЭСК 276 1″ Ду25 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

• A - 60 мм (строительная длина)
• B - 105 мм
• C - 40 мм
• D - 20 мм
• E - 32.5 мм

Эскиз габаритов Клапан электромагнитный АСТА ЭСК 276 1″ Ду25 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В
