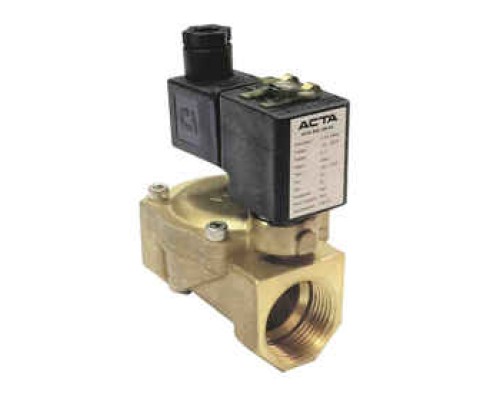

Клапан электромагнитный АСТА ЭСК 201 1″ Ду25 проходное сечение 25 мм Ру5 НО пилотный латунный, уплотнение плунжера - PTFE, мембрана - PTFE, 24 В

Клапаны электромагнитные соленоидные – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.

Клапаны нормально открытые. В случае отсутствия электрического тока находятся в открытом состоянии, а после замыкания цепи закрываются.

Клапаны пилотного действия. клапан при помощи катушки переключает канал соединяющий рабочую среду с пространством над мембраной, тем самым управляя клапаном не напрямую, а выполняя пилотную функцию.

Параметры Клапан электромагнитный АСТА ЭСК 201 1″ Ду25 проходное сечение 25 мм Ру5 НО пилотный латунный, уплотнение плунжера - PTFE, мембрана - PTFE, 24 В

• Страна производитель - Россия
• Тип клапана - Электромагнитный
• Принцип работы - Пилотный
• Исполнение - нормально открытый
• Тип присоединения - внутренняя / внутренняя резьба
• Установочный диаметр DN - 25 мм
• Проходное сечение - 25 мм
• Пропускная способность - 10.8 м3/ч
• Напряжение питания катушки - 24 В
• Давление номинальное - 5 бар
• Рабочее давление - 5 бар
• Минимально допустимое давление - 0.35 бар
• Максимальное допустимое давление - 7.5 бар
• Максимальный перепад давления - 5 бар
• Материал мембраны - PTFE
• Тип уплотнения - PTFE
• Степень защиты - IP65
• Среда - пар, нейтральные жидкости, перегретая вода
• Материал корпуса - латунь
• Материал запорного органа - нержавеющая сталь
• Температура рабочей среды минимальная: -10 °C
• Температура рабочей среды максимальная: 160 °C
• Вес - 1.03 кг

Клапан электромагнитный АСТА ЭСК 201 1″ Ду25 проходное сечение 25 мм Ру5 НО пилотный латунный, уплотнение плунжера - PTFE, мембрана - PTFE, 24 В

Схема подключения Клапан электромагнитный АСТА ЭСК 201 1″ Ду25 проходное сечение 25 мм Ру5 НО пилотный латунный, уплотнение плунжера - PTFE, мембрана - PTFE, 24 В

Габаритные и установочные размеры Клапан электромагнитный АСТА ЭСК 201 1″ Ду25 проходное сечение 25 мм Ру5 НО пилотный латунный, уплотнение плунжера - PTFE, мембрана - PTFE, 24 В

• A - 89 мм (строительная длина)
• B - 120.3 мм
• C - 62 мм
• D - 20.5 мм
• E - 40.9 мм
• F - 95.5 мм

Эскиз габаритов Клапан электромагнитный АСТА ЭСК 201 1″ Ду25 проходное сечение 25 мм Ру5 НО пилотный латунный, уплотнение плунжера - PTFE, мембрана - PTFE, 24 В
