Name: Фланец стальной воротниковый Ду300 Ру63 тип 11 ряд 1 исполнение B гр.IV ст.12Х18Н10Т ГОСТ 33259-15
Brand: Medeks, Россия
SKU: D270-02318
Price: 171666.6497 RUB
Availability: InStock

Фланец стальной воротниковый Ду300 Ру63 тип 11 ряд 1 исполнение B гр.IV ст.12Х18Н10Т ГОСТ 33259-15

Артикул:

D270-02318

Производитель:

Medeks, Россия

171667 ₽

0 отзывов

Диаметр

Ду300

Количество болтовых отверстий

16 шт

Номинальное давление

63 бар

Тип фланца

11 - воротниковый приварной встык

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Фланцы из стали 12х18н10т с высокой коррозийной стойкостью обладают прекрасной свариваемостью и высокоустойчивы к большим нагрузкам. Сталь 12х18н10т хладостойкая и жаропрочная, она сохраняет прочностные свойства при температурах от -80 °С до +600 °С (при воздействии агрессивной среды – до +350 °С).

На маркировке фланца по ГОСТ 33259 присутствует римские цифры I, II, III, IV, V. Данные цифры указывают к какой группе контроля принадлежит фланец. Ниже представлена таблица с подробным описанием.

Параметры фланца Medeks Ду300 Ру63

Диаметр номинальный DN - 300 мм
Тип исполнения фланца - B - соединительный выступ
Тип фланца - 11 - воротниковый приварной встык
Давление номинальное PN - 63 бар
Температура рабочей среды - от до +600
Условия производства - ГОСТ 33259-2015
Температура рабочей среды - от -80 до +600 °C
Материал корпуса - Сталь 12Х18Н10Т
Вес - 68.15 кг
Страна производитель - Россия

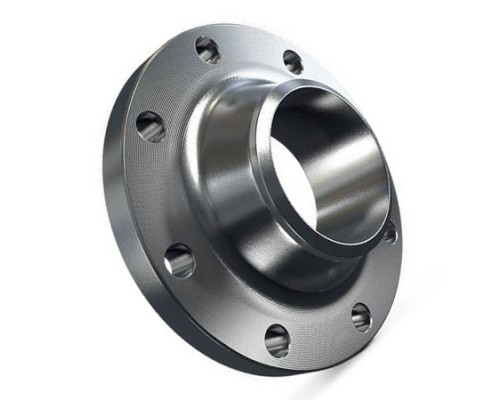

Фланец стальной воротниковый Medeks Ру63 ГОСТ 33259-15

Фланец стальной воротниковый Ду300 Ру63 тип 11 ряд 1 исполнение B гр.IV ст.12Х18Н10Т ГОСТ 33259-15

Размеры плоского фланца Medeks Ду300 Ру63:

Диаметр фланца D - 530 мм
Межцентровое расстояние крепёжных отверстий D1 - 460 мм
Диаметр у основания воротника dm - 370 мм
Наружный диаметр воротника Dn - 330 мм
Внутренний диаметр фланца Dw - 294 мм
Толщина фланца b - 50 мм
Длина фланца h4 - 120 мм
Количество и диаметр болтовых отверстий на фланце n отв. х d0 - 16 x 39 мм

Эскиз воротникового фланца Medeks сталь 12Х18Н10Т ГОСТ 33259-15

Эскиз плоского фланца Medeks Ду300

Группа контроля по ГОСТ 33259-15:

Группа контроля	Условия комплектования партии	Вид и объем испытаний	Сдаточные характеристики	Применяемость
IV	Заготовки одной марки стали, прошедшие термическую обработку по одинаковому режиму	Химический анализ - каждая плавка. Измерение твердости - каждая заготовка. Механические свойства - 1 % каждой садки, но не менее 2 шт. Неразрушающий контроль - каждая заготовка. МКК по требованию заказчика	Химический состав. Твердость. Механические свойства (предел текучести, относительное сужение, ударная вязкость). Стойкость к МКК	Для фланцев PN ≤ 160 всех DN для всех сред
