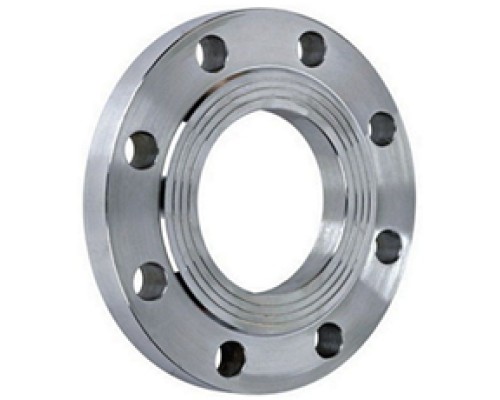

Фланец ст. плоский Ду15 Ру10 тип 01 ряд 1 исп.В Китай

Параметры фланца Ду15 Ру10

• Диаметр номинальный DN - 15 мм
• Тип исполнения фланца - B - соединительный выступ
• Тип фланца - 01 - плоский под приварку
• Давление номинальное PN - 10 бар
• Условия производства - ТУ
• Материал корпуса - Сталь 20
• Вес - 0.47 кг
• Страна производитель - Китай

Фланец ст. плоский Ду15 Ру10 тип 01 ряд 1 исп.В Китай

Размеры плоского фланца Ду15 Ру10:

• Диаметр фланца D - 95 мм
• Межцентровое расстояние крепёжных
     отверстий D1 - 65 мм
• Диаметр соединительного выступа D2 - 47 мм
• Внутренний диаметр фланца dв - 19 мм
• Высота соединительного выступа h - 2 мм
• Толщина фланца b - 10 мм
• Строительная длина - 12 мм
• Количество и диаметр болтовых
      отверстий на фланце n отв. х d - 4 x 14 мм

Эскиз плоского фланца Ду15 Ру10
