Артикул:
D270-08230
Производитель:
Продукция ZSPA
60127 ₽
Диаметр
Ду300
Количество болтовых отверстий
16 шт
Номинальное давление
25 бар
Тип фланца
01 - плоский под приварку
Все характеристики
Плоские нержавеющие фланцы Ру25 01-1 В из стали 12Х18Н10Т широко применяются для соединения запорной и регулирующей арматуры с трубопроводами, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию. Способность изделий выдерживать высокое давление позволяет надежно герметизировать трубопроводы любой сложности, а физические свойства материала допускают использование фланцев в системах с агрессивными средами.

Технические параметры фланцев  Ру25 01-1 В 12Х18Н10Т Ду300 Ру25

  • Диаметр номинальный DN - 300 мм
  • Тип фланца - 01 - плоский под приварку
  • Тип исполнения фланца - B - соединительный выступ
  • Давление номинальное PN - 25 бар
  • Условия производства - ГОСТ 33259-2015
  • Температура рабочей среды - от -80 до +600 °C
  • Материал корпуса - Сталь 12Х18Н10Т
  • Вес - 24 кг
  • Страна производитель - Китай
  • Примечание - допустимая рабочая температура в случае агрессивных сред - +350 ⁰C

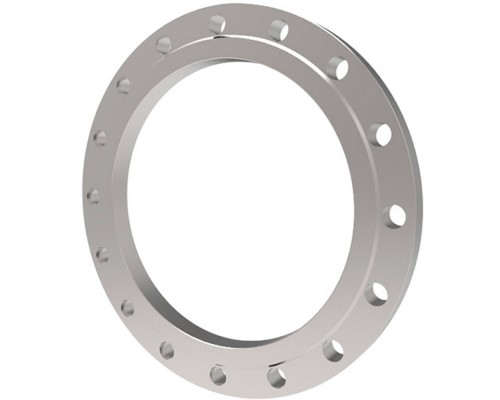

Фланец плоский нержавеющий DN.ru Ду300 Ру25 сталь 12Х18Н10Т тип 01 ряд 1 исполнение B гр. IV ГОСТ 33259-2015

Фланец Ру25 01-1 В 12Х18Н10Т Ду300 Ру25

Габаритные и установочные размеры фланцев  Ру25 01-1 В 12Х18Н10Т Ду300 Ру25

  • DN - 300 мм
  • dв - 327.5 мм
  • b - 38 мм
  • с1 - 6 мм
  • D - 485 мм
  • D1 - 430 мм
  • h - 4 мм
  • n - d: 16 отв. - 30 мм
Фланец плоский нержавеющий DN.ru Ду300 Ру25 сталь 12Х18Н10Т тип 01 ряд 1 исполнение B гр. IV ГОСТ 33259-2015

Эскиз фланца  Ру25 01-1 В 12Х18Н10Т Ду300 Ру25 со схемой монтажа трубопровода

Документы


Характеристики

Диаметр
Ду300
Количество болтовых отверстий
16 шт
Номинальное давление
25 бар
Тип фланца
01 - плоский под приварку
Отзывов: 0

Нет отзывов о данном товаре.
