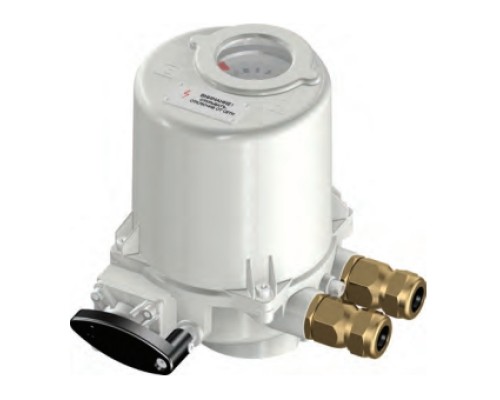

Четвертьоборотный взрывозащищенный электропривод ГЗ-ОФВ-45/11К 24В

Параметры электропривода - ОФВ-К 24 В

• Тип электропривода - Четвертьоборотный
• Крутящий момент электропривода - 45 Нм
• Время цикла (поворот на 90°) - 11 сек
• Наличие ручного дублера - Маховик
• ○ Номинальный потребляемый ток - 2.1 А
• ○ Напряжение питания - 24 В
• Напряжение питания концевых выключателей - 24 В
• Сигнал управления - ON/OFF
• Тип ISO фланца - F05, F07
• Датчик обратной связи - Концевые выключатели
• Степень защиты корпуса IP - 65
• Наличие взрывозащиты привода - есть
• Наличие тепловой защиты двигателя - есть
• Вес - 6.3 кг
• Страна производитель - Россия

Четвертьоборотный взрывозащищенный электропривод ГЗ-ОФВ-45/11К 24В

Габаритные и установочные
размеры электропривода ОФВ-К 24 В

• Длина корпуса привода S1 - 184 мм
• Ширина корпуса электропривода S3 - 149 мм
• Высота корпуса электропривода S2 - 213 мм
• Тип ISO-фланца - F05, F07
• Размер вала шток -  ○ 22 мм
• Размер вала квадрат - 9х9, 11х11, 14х14, 10х10, 12х12 мм

Эскиз электропривода ОФВ-К 24 В вид спереди

Эскиз электропривода ОФВ-К 24 В вид сверху

Электрическая схема подключения электропривода ОФВ-К 24 В
