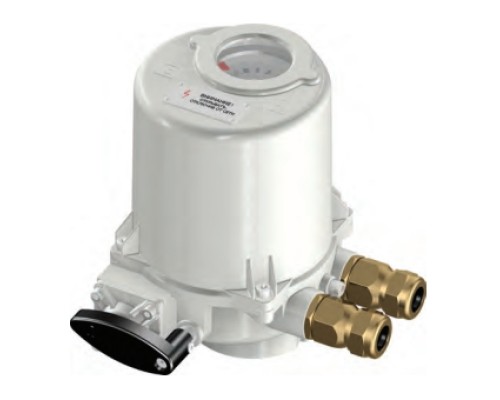

Четвертьоборотный взрывозащищенный электропривод ГЗ-ОФВ-25/5,5К 220В

Параметры электропривода - ОФВ-К 220 В

• Тип электропривода - Четвертьоборотный
• Крутящий момент электропривода - 25 Нм
• Время цикла (поворот на 90°) - 5.5 сек
• Наличие ручного дублера - Маховик
• ○ Номинальный потребляемый ток - 0.5 А
• ○ Напряжение питания - 220 В
• Напряжение питания концевых выключателей - 220 В
• Сигнал управления - ON/OFF
• Тип ISO фланца - F05, F07
• Датчик обратной связи - Концевые выключатели
• Степень защиты корпуса IP - 65
• Наличие взрывозащиты привода - есть
• Наличие тепловой защиты двигателя - есть
• Вес - 14 кг
• Страна производитель - Россия

Четвертьоборотный взрывозащищенный электропривод ГЗ-ОФВ-25/5,5К 220В

Габаритные и установочные
размеры электропривода ОФВ-К 220 В

• Длина корпуса привода S1 - 141 мм
• Ширина корпуса электропривода S3 - 202 мм
• Высота корпуса электропривода S2 - 178 мм
• Длина корпуса привода S1 - 141 мм
• Высота корпуса электропривода S2 - 141 мм
• Ширина корпуса электропривода S3 - 178 мм
• Тип ISO-фланца - F05, F07
• Размер вала шток -  ○ 22 мм
• Размер вала квадрат - 9х9, 11х11, 14х14, 10х10, 12х12 мм

Эскиз электропривода ОФВ-К 220 В вид спереди

Эскиз электропривода ОФВ-К 220 В вид сверху

Электрическая схема подключения электропривода ОФВ-К 220 В
