Электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 применяются для управления работой дисковых затворов, шаровых кранов и другой арматуры с углом поворота рабочего органа на 90º.
Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса IIВ по ГОСТ Р 51330.0-99 в помещениях, на открытом воздухе под навесом в соответствии с ПУЭ гл. 7.3 для оборудования с маркировкой взрывозащиты 1ExdIIВТ4. |
Параметры электропривода - ОФВ-М 24 В
- Тип электропривода - Четвертьоборотный
- Крутящий момент электропривода - 150 Нм
- Время цикла (поворот на 90°) - 22 сек
- Наличие ручного дублера - Маховик
- ○ Номинальный потребляемый ток - 2.5 А
- ○ Напряжение питания - 24 В
- Напряжение питания концевых выключателей - 24 В
- Сигнал управления - ON/OFF
- Тип ISO фланца - F07, F10
- Датчик обратной связи - Концевые выключатели
- Степень защиты корпуса IP - 65
- Наличие взрывозащиты привода - есть
- Наличие тепловой защиты двигателя - есть
- Вес - 11 кг
- Страна производитель - Россия
|

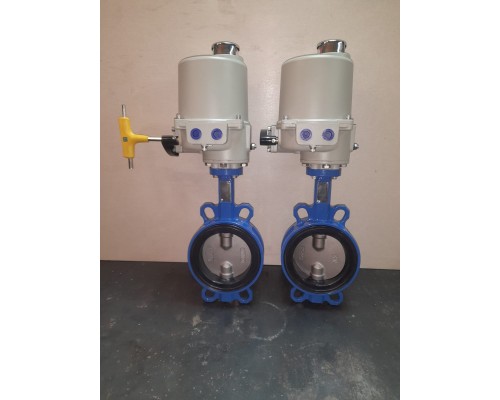

Четвертьоборотный взрывозащищенный электропривод ГЗ-ОФВ-150/22М 24В
|
Габаритные и установочные
размеры электропривода ОФВ-М 24 В
- Длина корпуса привода S1 - 269 мм
- Ширина корпуса электропривода S3 - 201 мм
- Высота корпуса электропривода S2 - 258 мм
- Тип ISO-фланца - F07, F10
- Размер вала шток - ○ 22 мм
- Размер вала квадрат - 9х9, 11х11, 14х14, 17х17 мм
|
Эскиз электропривода ОФВ-М 24 В вид спереди
|
Эскиз электропривода ОФВ-М 24 В вид сверху
|
Электрическая схема подключения электропривода ОФВ-М 24 В
|
