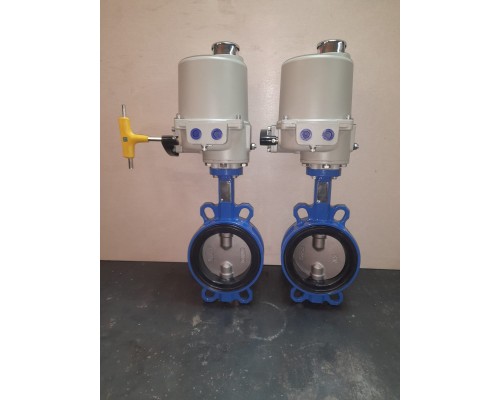

Name: Четвертьоборотный электропривод ГЗ-ОФ-80/21 К, 24 В
Brand: ГЗ, Россия
SKU: D300-00222
Price: 42032.8989 RUB
Availability: InStock

Четвертьоборотный электропривод ГЗ-ОФ-80/21 К, 24 В

Артикул:

D300-00222

Производитель:

ГЗ, Россия

42033 ₽

0 отзывов

Крутящий момент

80 Нм

Наличие взрывозащиты

нет

Наличие тепловой защиты

есть

Степень защиты корпуса

IP65

Напряжение питания

24 В

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Применение: для четвертьоборотной запорной арматуры.
Климатическое исполнение: по ГОСТ 15150-69; (У1).
Рабочая температура: от -30º до +40º С. (У1);
Производство: Россия.
Вес: 5.5 кг.

Основные характеристики:

Напряжение питания: постоянный 24В.
Относительная влажность (верхнее значение) 100% при 25° С.
Защита корпуса по IP-65 (по заказау IP67 и IP68).
Выходной крутящий момент: 80 Нм.
Время оборота выходного вала на 90 °, сек.: 21.
Номинальный потребляемый ток: 2.1 А.
Потребляемая мощность: 25 Вт.

Четвертьоборотный электропривод ГЗ-ОФ (К), 220В

Устройство:

1	крышка
2	вал ручного привода
3	пружина муфты ручного привода
4	муфта
5	червячный вал силовой передачи
6	шестерня червячной передачи электродвигателя
7	рычаг переключения режимов
8	вал переключателя режимов работы
9	торсионная пружина
10	эксцентрик
11	соединительная втулка привода с арматурой
12	кабельный ввод
13а	выходной вал
13б	червячное колесо выходного вала
14	механические упоры
15	алюминиевый корпус
16	клеммные колодки
17	концевые микровыключатели
18	кулачки концевых микровыключателей
19	указатель положения
20	окно указателя положения
21	конденсатор (только для 220В)
22	нагревательный элемент
23	электродвигатель
24	червячный вал электродвигателя
25	вал указателя положения
