Name: Четвертьоборотный электропривод ГЗ-ОФ-120/7 М, 380 В
Brand: ГЗ, Россия
SKU: D300-00195
Price: 67671.7349 RUB
Availability: InStock

Четвертьоборотный электропривод ГЗ-ОФ-120/7 М, 380 В

Артикул:

D300-00195

Производитель:

ГЗ, Россия

67672 ₽

0 отзывов

Крутящий момент

120 Нм

Наличие взрывозащиты

нет

Наличие тепловой защиты

есть

Степень защиты корпуса

IP65

Напряжение питания

380 В

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Применение: для четвертьоборотной запорной арматуры.
Климатическое исполнение: по ГОСТ 15150-69; (У1).
Рабочая температура: от -30º до +40º С. (У1);
Производство: Россия.
Вес: 15 кг.

Основные характеристики:

Напряжение питания: трехфазный 380В, 50Гц.
Относительная влажность (верхнее значение) 100% при 25° С.
Защита корпуса по IP-65 (по заказау IP67 и IP68).
Выходной крутящий момент: 120 Нм.
Время оборота выходного вала на 90 °, сек.: 7.
Номинальный потребляемый ток: 0.4 А.
Потребляемая мощность: 60 Вт.

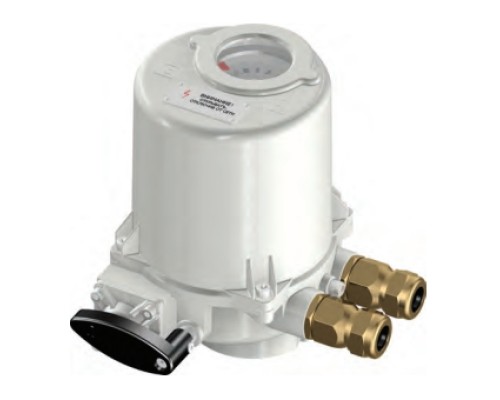

Изображение Четвертьоборотный электропривод ГЗ-ОФ-120/7 М, 380 В

Устройство:

1	крышка
2	вал ручного привода
3	пружина муфты ручного привода
4	муфта
5	червячный вал силовой передачи
6	шестерня червячной передачи электродвигателя
7	рычаг переключения режимов
8	вал переключателя режимов работы
9	торсионная пружина
10	эксцентрик
11	соединительная втулка привода с арматурой
12	кабельный ввод
13а	выходной вал
13б	червячное колесо выходного вала
14	механические упоры
15	алюминиевый корпус
16	клеммные колодки
17	концевые микровыключатели
18	кулачки концевых микровыключателей
19	указатель положения
20	окно указателя положения
21	конденсатор (только для 220В)
22	нагревательный элемент
23	электродвигатель
24	червячный вал электродвигателя
25	вал указателя положения
